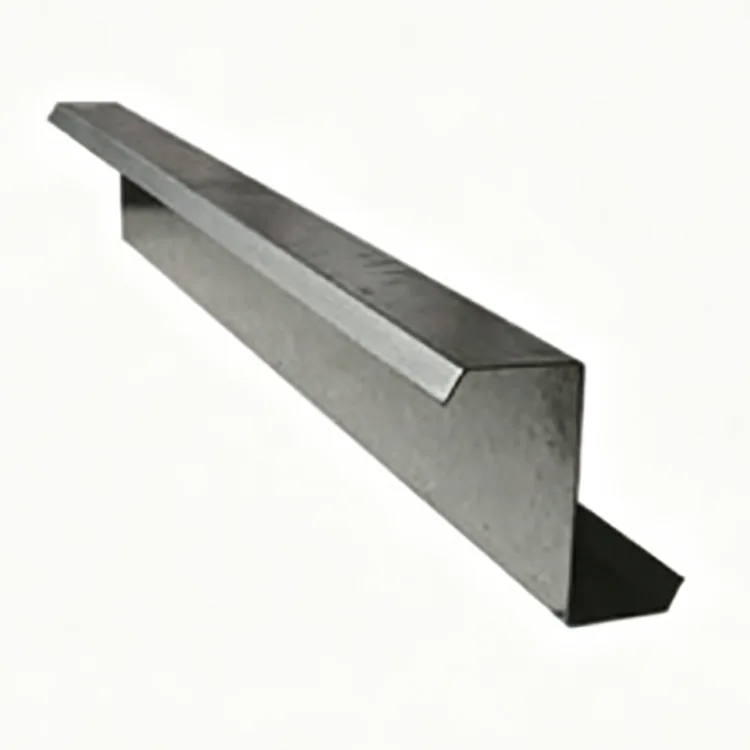

కోల్డ్-ఫార్మేడ్ Z సెక్షన్ స్టీల్

కోల్డ్-ఫార్మ్డ్ Z సెక్షన్ స్టీల్ అనేది చల్లని-రూపొందించిన సన్నని-గోడ ఉక్కు విభాగం, ఇది గది ఉష్ణోగ్రత వద్ద ఏర్పడే నిరంతర రోల్ ద్వారా హాట్-రోల్డ్ స్టీల్ స్ట్రిప్ నుండి ఉత్పత్తి చేయబడుతుంది. స్ట్రిప్ బహుళ ఫార్మింగ్ స్టాండ్‌ల గుండా వెళుతుంది మరియు అధిక-ఉష్ణోగ్రత హాట్-రోలింగ్ దశ లేకుండా క్రమంగా Z విభాగంగా ఆకృతి చేయబడుతుంది.

కోల్డ్-ఫార్మింగ్ ప్రక్రియ డైమెన్షనల్ అనుగుణ్యతను మెరుగుపరుస్తుంది మరియు ఉక్కులో పని గట్టిపడడాన్ని కూడా పరిచయం చేస్తుంది. ఫలిత విభాగం సాపేక్షంగా తక్కువ బరువును ఉపయోగకరమైన బెండింగ్ పనితీరుతో మిళితం చేస్తుంది, దీని వలన తేలికైన ఉక్కు నిర్మాణాలలో పైకప్పు మరియు గోడ పర్లిన్‌లకు విస్తృతంగా ఉపయోగించబడుతుంది.

Z-ఆకారపు ప్రొఫైల్ మరొక ఆచరణాత్మక ప్రయోజనాన్ని కలిగి ఉంది: దాని ఆఫ్‌సెట్ అంచులు ప్రక్కనే ఉన్న పర్లిన్‌లను అతివ్యాప్తి చేయడానికి అనుమతిస్తాయి. రిడ్జ్ చుట్టూ నిరంతర పర్లిన్ ఏర్పాట్లు అవసరమయ్యే పెద్ద-వాలు పైకప్పులపై ఇది ప్రత్యేకంగా ఉపయోగపడుతుంది.

సిఫార్సు చేయబడిన వాతావరణం: ప్రత్యక్ష వర్షం, ఉప్పు స్ప్రే, యాసిడ్ లేదా ఆల్కలీన్ తినివేయు తేమ లేకుండా మూసివున్న ఇండోర్ భవనాలు, పొడి వర్క్‌షాప్‌లు మరియు గిడ్డంగులు.

ఉత్పత్తి ప్రక్రియ

ఉక్కు కాయిల్ యొక్క ఇన్‌కమింగ్ తనిఖీతో ఉత్పత్తి లైన్ ప్రారంభమవుతుంది. లెవలింగ్ మరియు స్ట్రెయిటెనింగ్ తర్వాత, స్ట్రిప్ బహుళ రోల్-ఫార్మింగ్ స్టేషన్ల గుండా వెళుతుంది, ఇక్కడ అది క్రమంగా అవసరమైన Z- ఆకారపు విభాగంలోకి వంగి ఉంటుంది.

సర్వో CNC కట్టింగ్ పేర్కొన్న సభ్యుల పొడవును అందిస్తుంది, అయితే స్ట్రక్చరల్ డ్రాయింగ్‌ల ప్రకారం ఆటోమేటిక్ పంచింగ్‌ను జోడించవచ్చు. పూర్తయిన ప్రొఫైల్‌లు వర్గీకరణ, బండిలింగ్ మరియు నిల్వకు ముందు స్ట్రెయిటెనింగ్ మరియు డైమెన్షనల్ ఇన్‌స్పెక్షన్ ద్వారా వెళ్తాయి.

స్టీల్ కాయిల్ తనిఖీ → లెవలింగ్ మరియు స్ట్రెయిటెనింగ్ → ప్రోగ్రెసివ్ కోల్డ్ రోల్ ఫార్మింగ్ → Z-సెక్షన్ ఫార్మింగ్ → సర్వో CNC ఫిక్స్‌డ్-లెంగ్త్ కటింగ్ → ఆటోమేటిక్ పంచింగ్ → స్ట్రెయిటెనింగ్ → విజువల్ మరియు డైమెన్షనల్ ఇన్స్పెక్షన్ → బండ్లింగ్ మరియు స్టోరేజ్

ప్రొఫైల్ సంప్రదాయ హాట్ రోలింగ్ ద్వారా ఉత్పత్తి కాకుండా క్రమంగా ఏర్పడుతుంది కాబట్టి, ఉత్పత్తి సమయంలో సెక్షన్ కొలతలు, స్ట్రెయిట్‌నెస్ మరియు హోల్ పొజిషన్‌లను నిరంతరం నియంత్రించవచ్చు.

కోర్ స్పెసిఫికేషన్స్

రూఫ్ పర్లిన్‌ల కోసం Z సెక్షన్‌ను ఎందుకు ఉపయోగించాలి?

పైకప్పు రిడ్జ్ వద్ద ప్రత్యక్ష అతివ్యాప్తి

Z విభాగం మరియు C విభాగం మధ్య అత్యంత స్పష్టమైన వ్యత్యాసం అంచుల ఆకారం. ఆఫ్‌సెట్ Z ప్రొఫైల్ ప్రక్కనే ఉన్న సభ్యులను అతివ్యాప్తి చేయడానికి అనుమతిస్తుంది, ఇది పైకప్పు శిఖరం ద్వారా కొనసాగింపును కొనసాగించడంలో సహాయపడుతుంది.

10° పైన ఉన్న పైకప్పు వాలుల కోసం, Z purlins తరచుగా ఒక ఆచరణాత్మక ఎంపిక, ఇక్కడ అతివ్యాప్తి చెందుతున్న సభ్యులు నిర్మాణ రూపకల్పనలో భాగం. ఇది అదనపు కట్టింగ్ అవసరాన్ని తగ్గిస్తుంది మరియు సంస్థాపనను మరింత సరళంగా చేస్తుంది.

తక్కువ బరువుతో మంచి బెండింగ్ పనితీరు

Z- ఆకారపు క్రాస్-సెక్షన్ బెండింగ్ కోసం ఉపయోగకరమైన సెక్షన్ లక్షణాలను అందిస్తుంది. కోల్డ్-వర్క్ గట్టిపడటంతో కలిపి, ఇది తగిన పైకప్పు మరియు వాల్ పర్లిన్ అప్లికేషన్‌లలో సాపేక్షంగా సన్నని విభాగాన్ని ఉపయోగించడానికి అనుమతిస్తుంది.

భారీ సాంప్రదాయ హాట్-రోల్డ్ విభాగాలతో పోలిస్తే, తక్కువ బరువు రవాణా, ట్రైనింగ్ మరియు ఇన్‌స్టాలేషన్ అవసరాలను తగ్గిస్తుంది.

స్థిరమైన స్ట్రెయిట్‌నెస్ మరియు హోల్ పొజిషన్

ప్రొడక్షన్ లైన్ ప్రోగ్రెసివ్ రోల్ ఫార్మింగ్, CNC కట్టింగ్ మరియు తదుపరి స్ట్రెయిటెనింగ్‌ని ఉపయోగిస్తుంది. ఇది ప్రొఫైల్ స్ట్రెయిట్‌నెస్ మరియు ట్విస్టింగ్‌ను నియంత్రించడంలో సహాయపడుతుంది.

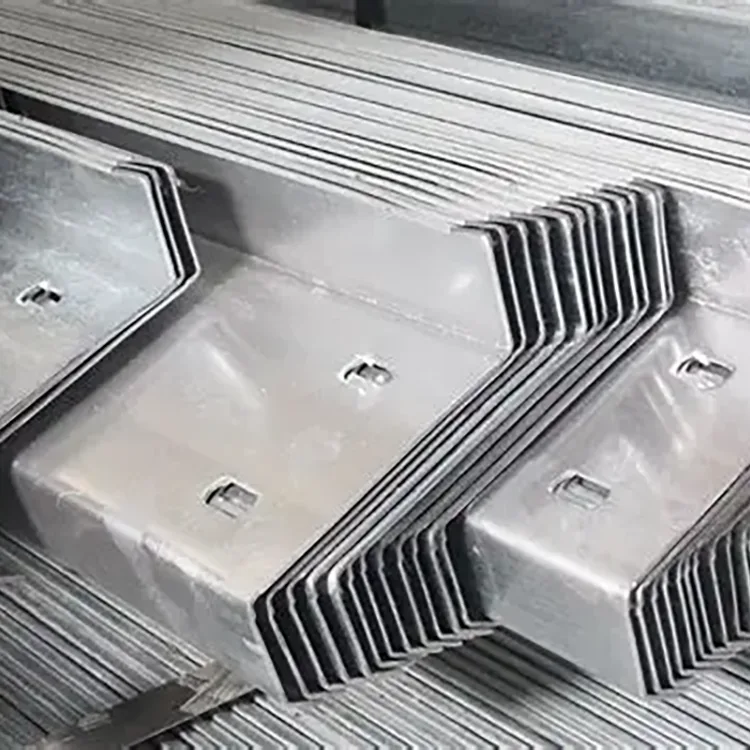

ముందుగా పంచ్ చేయబడిన బోల్ట్ రంధ్రాలతో purlins కోసం, ఖచ్చితమైన రంధ్ర స్థానం ముఖ్యం ఎందుకంటే లోపాలు purlin మరియు ప్రధాన ఉక్కు ఫ్రేమ్ మధ్య కనెక్షన్‌ను ప్రభావితం చేస్తాయి. డెలివరీకి ముందు ప్రీ-పంచ్ చేయడం వలన సైట్‌లో కట్టింగ్ మరియు డ్రిల్లింగ్ పనిని తగ్గించవచ్చు.

డ్రై ఇండోర్ ప్రాజెక్ట్‌ల కోసం తక్కువ ధర

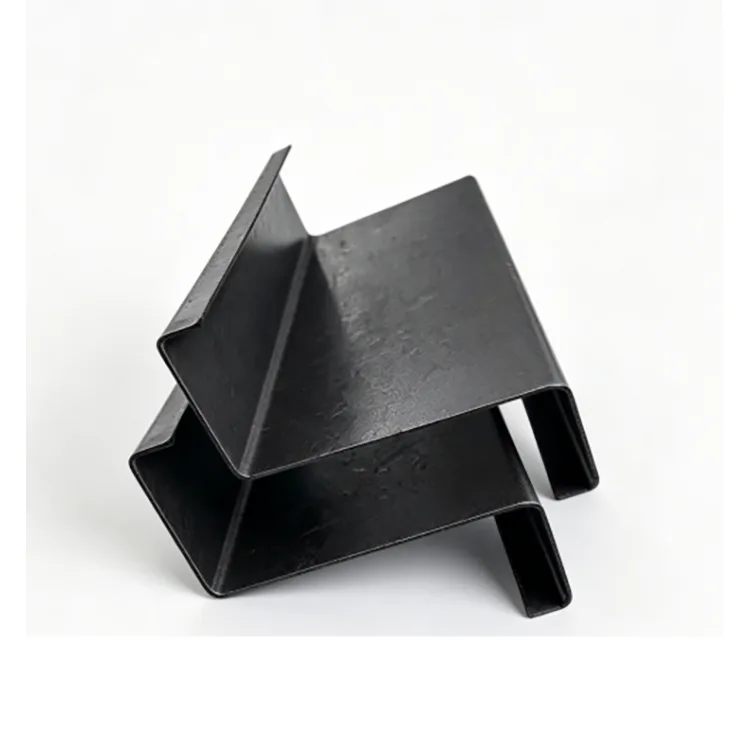

ప్రామాణిక ఉత్పత్తి గాల్వనైజ్డ్ పూత లేకుండా సహజ బ్లాక్ స్టీల్‌గా సరఫరా చేయబడుతుంది. అదనపు తుప్పు రక్షణ అవసరం లేని పొడి, మూసివున్న ఇండోర్ భవనాల కోసం, ఇది గాల్వనైజ్డ్ Z విభాగాలతో అనుబంధించబడిన అదనపు ఖర్చును నివారిస్తుంది.

భవనం వర్షం, సంక్షేపణం, ఉప్పు స్ప్రే లేదా తినివేయు మీడియాకు గురైనట్లయితే, బదులుగా తుప్పు-రక్షిత సంస్కరణను పేర్కొనాలి.

అనుకూలమైన కట్టింగ్ మరియు వెల్డింగ్

ప్రామాణిక ఉత్పత్తికి గాల్వనైజ్డ్ పూత లేనందున, సంప్రదాయ కట్టింగ్ మరియు వెల్డింగ్ కార్యకలాపాలు సూటిగా ఉంటాయి. సభ్యులకు స్థానిక సర్దుబాటు లేదా కనెక్షన్ పని అవసరమయ్యే ఇండోర్ ఫ్యాబ్రికేషన్ మరియు రినోవేషన్ ప్రాజెక్ట్‌ల సమయంలో ఇది ఉపయోగపడుతుంది.

సాధారణ అప్లికేషన్లు

ఉత్పత్తి ప్రధానంగా దీని కోసం ఉపయోగించబడుతుంది:

తేలికపాటి ఉక్కు భవనాలలో రూఫ్ పర్లిన్‌లు

పెద్ద-వాలు గిడ్డంగి పైకప్పులు

పారిశ్రామిక వర్క్‌షాప్ పైకప్పు వ్యవస్థలు

ఇండోర్ లాజిస్టిక్స్ మరియు స్టోరేజ్ భవనాలు

గోడ మరియు పైకప్పు సెకండరీ ఫ్రేమింగ్

తేలికైన ఉక్కు ఎన్‌క్లోజర్ సిస్టమ్‌లు

ఇండోర్ ఫ్యాక్టరీ పునరుద్ధరణ ప్రాజెక్టులు

ఇది భవనం యొక్క ప్రధాన నిలువు వరుసలు లేదా ప్రాథమిక కిరణాల భర్తీకి బదులుగా పర్లిన్ వంటి ద్వితీయ నిర్మాణ సభ్యుడు.

రియల్ ప్రాజెక్ట్ అప్లికేషన్స్

కేస్ 1: పెద్ద-వాలు ఇండోర్ లాజిస్టిక్స్ వేర్‌హౌస్ కోసం Z పర్లిన్స్

ప్రాజెక్ట్ 12° పైకప్పు వాలుతో 50,000 m² పరివేష్టిత లాజిస్టిక్స్ గిడ్డంగిని కవర్ చేసింది. భవనం పూర్తిగా మూసివేయబడింది మరియు నేరుగా వర్షం పడకుండా పొడి ఇండోర్ వాతావరణంలో ఉపయోగించబడింది.

ప్రధాన అవసరాలు రూఫ్ రిడ్జ్ వద్ద డైరెక్ట్ పర్లిన్ అతివ్యాప్తి, నియంత్రిత స్టీల్-స్ట్రక్చర్ ఖర్చు, తక్కువ ఇన్‌స్టాలేషన్ సమయం మరియు పైకప్పు-ప్యానెల్ అమరిక సమస్యల ప్రమాదాన్ని తగ్గించడం.

ఎంచుకున్న పదార్థం Q355B కోల్డ్-ఫార్మ్డ్ Z సెక్షన్ స్టీల్, Z160-Z200, 1.8-2.0 mm గోడ మందం మరియు ముందుగా పంచ్ చేసిన బోల్ట్ రంధ్రాలు.

Z విభాగాలు నేరుగా అతివ్యాప్తి చెందుతాయి, రిడ్జ్ సభ్యులు నిరంతరంగా ఉండటానికి వీలు కల్పిస్తుంది మరియు సైట్‌లో కట్టింగ్ మరియు సవరణ పనిని తగ్గిస్తుంది. ఇన్‌స్టాలేషన్ సమయం 30% తగ్గింది.

ప్రొఫైల్స్ యొక్క తక్కువ మెలితిప్పినట్లు రంగు-పూతతో కూడిన ఉక్కు పైకప్పు ప్యానెల్లు మరింత సమానంగా కూర్చోవడానికి సహాయపడింది, ఇది నీటి లీకేజీకి దోహదపడే ఖాళీలను తగ్గిస్తుంది. తేలికైన సభ్యులు రవాణా మరియు ట్రైనింగ్ అవసరాలను కూడా తగ్గించారు మరియు మొత్తం ఉక్కు-నిర్మాణ వ్యయం హాట్-రోల్డ్ స్టీల్ సొల్యూషన్ కంటే 21% తక్కువగా ఉంది.

ప్రాజెక్ట్ అంగీకారం పొందింది మరియు తుప్పు సంబంధిత సమస్యలు లేకుండా ఇండోర్ సేవలో ఉంది.

కేసు 2: పారిశ్రామిక వర్క్‌షాప్‌లో తేలికపాటి స్టీల్ ఎన్‌క్లోజర్ అప్‌గ్రేడ్

రెండవ ప్రాజెక్ట్ పాత కర్మాగారాన్ని పునరుద్ధరించడం. సాపేక్షంగా పెద్ద పైకప్పు వాలు మరియు పొడి, వెంటిలేషన్ ఇండోర్ వాతావరణంతో వర్క్‌షాప్ లోపల కొత్త తేలికైన స్టీల్ ఎన్‌క్లోజర్ నిర్మాణాలు అవసరం.

ఎంచుకున్న ఉత్పత్తి Q235B కోల్డ్-ఫార్మ్డ్ Z సెక్షన్ స్టీల్, Z120–Z140.

విస్తృతమైన సెకండరీ ప్రాసెసింగ్ లేకుండా సభ్యులు అసెంబ్లీకి సిద్ధంగా ఉన్నారు. Z-ఆకారపు అతివ్యాప్తి నిర్మాణం పైకప్పు వాలుతో సరిపోలింది మరియు ఫ్లాట్ మరియు స్థిరమైన ఎన్‌క్లోజర్ వ్యవస్థను నిర్వహించడానికి సహాయపడింది.

ఇప్పటికే ఉన్న ఫ్యాక్టరీ లోపల ఇన్‌స్టాలేషన్ పనులను తగ్గించేటప్పుడు తేలికపాటి సభ్యులు కూడా పునర్నిర్మాణ ఖర్చును నియంత్రణలో ఉంచడంలో సహాయపడారు.

Z విభాగం ఎంపిక గైడ్

పైకప్పు వాలు:

10° పైన ఉన్న పైకప్పు వాలుల కోసం, అతివ్యాప్తి పర్లిన్‌లు అవసరమైనప్పుడు Z విభాగాలు ప్రాధాన్య ఎంపిక. సాపేక్షంగా నిస్సారమైన వాలుల కోసం, నిర్మాణ రూపకల్పనపై ఆధారపడి సి పర్లిన్‌లను కూడా పరిగణించవచ్చు.

మెటీరియల్ గ్రేడ్:

Q235B సాధారణ తేలికైన పర్లిన్ మరియు ఎన్‌క్లోజర్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది. పెద్ద పరిధులు, అధిక గాలి లేదా మంచు లోడ్లు మరియు మరింత డిమాండ్ ఉన్న నిర్మాణ అవసరాల కోసం, Q355B తగిన విభాగ పరిమాణం మరియు గోడ మందంతో కలిపి ఎంచుకోవచ్చు.

విభాగం పరిమాణం:

Z100-Z140 తేలికైన పైకప్పు మరియు గోడ ద్వితీయ నిర్మాణాల కోసం పరిగణించబడుతుంది. Z160–Z200 అనేక ప్రామాణిక గిడ్డంగి మరియు వర్క్‌షాప్ పర్లిన్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది. నిర్మాణ రూపకల్పన ద్వారా పెద్ద విభాగాలు అవసరమైన చోట Z220–Z300ని ఉపయోగించవచ్చు.

గోడ మందం:

అందుబాటులో ఉన్న పరిధి 1.2–3.0 మిమీ. అంతిమ మందాన్ని span, purlin అంతరం, గాలి లోడ్, మంచు లోడ్, కనెక్షన్ పరిస్థితులు మరియు నిర్మాణ గణనల నుండి కాకుండా విభాగం పరిమాణం మాత్రమే నిర్ణయించాలి.

పర్యావరణం:

పొడి, మూసివున్న ఇండోర్ భవనాల కోసం, సహజ నలుపు Z స్టీల్ ఖర్చుతో కూడుకున్న ఎంపికను అందిస్తుంది. అధిక తేమ లేదా సంక్షేపణం ఉన్న వర్క్‌షాప్‌లలో, తగిన తుప్పు-నిరోధక పూతను పరిగణించాలి.

బహిరంగ భవనాలు, తీర ప్రాంతాలు, వర్షం-బహిర్గత నిర్మాణాలు లేదా వ్యవసాయ షెడ్‌ల కోసం, సహజ బ్లాక్-స్టీల్ వెర్షన్ సిఫార్సు చేయబడదు. గాల్వనైజ్డ్ Z విభాగం లేదా మరొక తుప్పు-రక్షిత పరిష్కారం ఎంచుకోవాలి.

కోల్డ్-ఫార్మేడ్ Z సెక్షన్ స్టీల్ vs సి సెక్షన్ స్టీల్

ఎంపిక చివరికి పైకప్పు వాలు మాత్రమే కాకుండా నిర్మాణ రూపకల్పనను అనుసరించాలి. Z విభాగం యొక్క అతివ్యాప్తి చెందుతున్న జ్యామితి అనేది నిరంతర పర్లిన్ కనెక్షన్‌లు అవసరమయ్యే దాని ప్రధాన ఆచరణాత్మక ప్రయోజనం.

ఫ్యాక్టరీ నాణ్యత నియంత్రణ

Z purlins కోసం, విభాగాలు ప్రధాన ఉక్కు ఫ్రేమ్ మరియు పైకప్పు ప్యానెల్లు ఖచ్చితంగా కనెక్ట్ ఎందుకంటే డైమెన్షనల్ అనుగుణ్యత ముఖ్యంగా ముఖ్యం.

అందువల్ల నాణ్యత నియంత్రణ స్టీల్ కాయిల్‌ను రూపొందించడానికి ముందు కవర్ చేస్తుంది, రోల్ ఏర్పడే సమయంలో మరియు కత్తిరించిన తర్వాత తనిఖీలు ఉంటాయి. ప్రధాన తనిఖీ పాయింట్లలో మెటీరియల్ గ్రేడ్, సెక్షన్ కొలతలు, గోడ మందం, స్ట్రెయిట్‌నెస్, మెలితిప్పడం, కట్టింగ్ పొడవు, అంచు పరిస్థితి మరియు ప్రీ-పంచ్ హోల్ పొజిషన్ ఉన్నాయి.

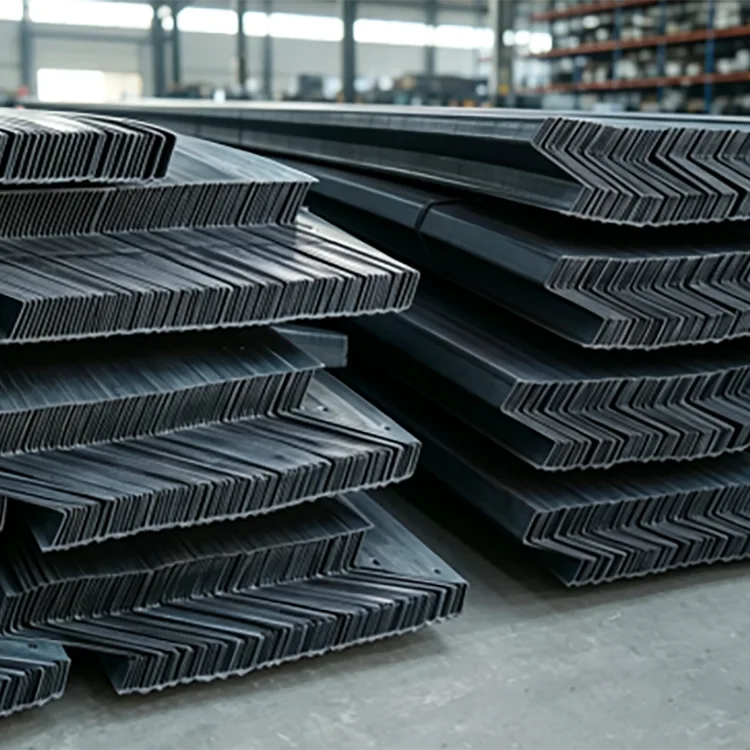

అవశేష వక్రీకరణను తగ్గించడానికి ప్రొఫైల్స్ ఏర్పడిన తర్వాత స్ట్రెయిట్ చేయబడతాయి. షిప్‌మెంట్‌కు ముందు, పూర్తయిన సభ్యులు దృశ్యమానంగా మరియు డైమెన్షనల్‌గా తనిఖీ చేయబడతారు మరియు పరిమాణం మరియు ఆర్డర్ అవసరాలకు అనుగుణంగా బండిల్ చేయబడతారు.

బ్యాచ్ ఆర్డర్‌ల కోసం, ఒకే మెటీరియల్ గ్రేడ్, సెక్షన్ స్పెసిఫికేషన్ మరియు ప్రాసెసింగ్ పారామితులను ఉంచడం వివిధ ఉత్పత్తి బ్యాచ్‌ల మధ్య స్థిరత్వాన్ని కొనసాగించడంలో సహాయపడుతుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: Z సెక్షన్ మరియు C సెక్షన్ స్టీల్ మధ్య నేను ఎలా ఎంచుకోవాలి?

ప్రధాన పరిశీలన పైకప్పు మరియు కనెక్షన్ అమరిక. Z విభాగాలు ప్రత్యేకంగా పైకప్పులకు ఉపయోగపడతాయి, ఇక్కడ ప్రక్కనే ఉన్న పర్లిన్‌లు అతివ్యాప్తి చెంది, శిఖరం గుండా కొనసాగాలి, ప్రత్యేకించి పెద్ద పైకప్పు వాలులపై. C విభాగాలు విస్తృత సాధారణ అనువర్తనాన్ని కలిగి ఉంటాయి మరియు నిర్మాణ రూపకల్పనపై ఆధారపడి లోతులేని పైకప్పు వాలులకు ఉపయోగించవచ్చు.

Q2: కోల్డ్-ఫార్మేడ్ Z సెక్షన్ స్టీల్‌ను ట్విస్ట్ చేయడం సులభమా?

సరిగ్గా తయారు చేయబడిన Z విభాగం, వర్తించే ప్రామాణిక అవసరాలలో ట్విస్టింగ్ మరియు డిఫార్మేషన్‌ను నియంత్రించడానికి ప్రోగ్రెసివ్ ఫార్మింగ్, సైజింగ్ మరియు స్ట్రెయిటెనింగ్ ద్వారా వెళుతుంది. ఎంచుకున్న విభాగం పరిమాణం, గోడ మందం, span మరియు సంస్థాపన పద్ధతి కూడా దాని పనితీరును ప్రభావితం చేస్తుంది.

Q3: ఇండోర్ Z purlin పెయింట్ చేయాల్సిన అవసరం ఉందా?

ముఖ్యమైన సంక్షేపణం లేకుండా పొడి, వెంటిలేటెడ్ ఇండోర్ వాతావరణం కోసం, ప్రాజెక్ట్ అవసరాలు అనుమతించినట్లయితే సహజ నలుపు-ఉక్కు ఉపరితలం అదనపు పూత లేకుండా ఉపయోగించవచ్చు. తేమతో కూడిన వర్క్‌షాప్‌లు లేదా తరచుగా సంక్షేపణం ఉన్న ప్రాంతాల కోసం, తుప్పు-నిరోధక పూత సిఫార్సు చేయబడింది.

Q4: Z విభాగాలను ముందుగా పంచ్ చేసిన రంధ్రాలతో సరఫరా చేయవచ్చా?

అవును. ప్రొఫైల్స్ రవాణా చేయబడే ముందు నిర్మాణ డ్రాయింగ్ల ప్రకారం బోల్ట్ రంధ్రాలను పంచ్ చేయవచ్చు. అవసరమైన కనెక్షన్ వివరాల ప్రకారం కార్నర్ కట్‌లు మరియు కోణాల ముగింపు కట్‌లు కూడా ఉత్పత్తి చేయబడతాయి.

Q5: పొడవును అనుకూలీకరించవచ్చా?

అవును. ప్రామాణిక సరఫరా సాధారణంగా 6-12 మీటర్ల లోపల ఉంటుంది, అయితే ప్రాజెక్ట్ డ్రాయింగ్‌లు మరియు కట్టింగ్ అవసరాలకు అనుగుణంగా ప్రామాణికం కాని స్థిర పొడవులను ఉత్పత్తి చేయవచ్చు.

Q6: సహజ నలుపు Z సెక్షన్ స్టీల్‌ను ఆరుబయట ఉపయోగించవచ్చా?

ఇది నేరుగా బహిరంగ బహిర్గతం, వర్షం, తీరప్రాంత ఉప్పు స్ప్రే లేదా తినివేయు వాతావరణాలకు సిఫార్సు చేయబడదు. ఈ పరిస్థితులలో, గాల్వనైజ్ చేయబడిన లేదా తుప్పు-రక్షిత Z విభాగాలను పరిగణించాలి.
