గాల్వనైజ్డ్ Z పర్లిన్

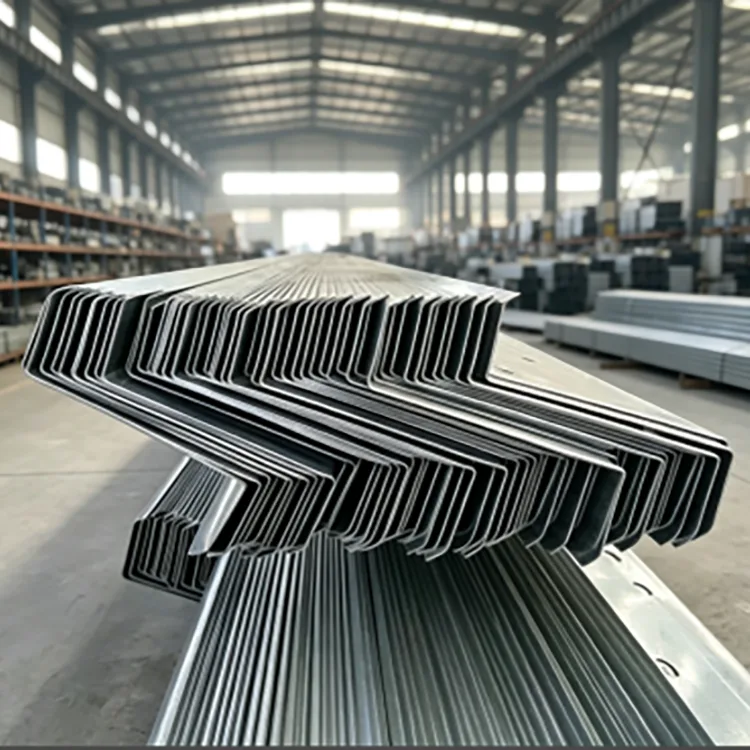

గాల్వనైజ్డ్ Z పర్లిన్ అనేది Q235B లేదా Q355B స్టీల్ స్ట్రిప్‌తో తయారు చేయబడిన చల్లని-రూప నిర్మాణ విభాగం. Z ప్రొఫైల్‌ను సృష్టించడానికి స్ట్రిప్ బహుళ ఫార్మింగ్ రోల్స్ గుండా వెళుతుంది, తర్వాత కటింగ్, పంచింగ్ మరియు కార్నర్ ప్రాసెసింగ్ ఉంటుంది. పూర్తయిన సభ్యుని పూర్తి విభాగంగా ఊరగాయ, ఫ్లక్స్ మరియు హాట్-డిప్ గాల్వనైజ్ చేయబడుతుంది.

Z ప్రొఫైల్ ప్రధానంగా వాలుగా ఉన్న పైకప్పులపై ఉపయోగించబడుతుంది ఎందుకంటే ప్రక్కనే ఉన్న సభ్యులు వారి చివర్లలో అతివ్యాప్తి చెందుతారు. ఇది నిరంతర పర్లిన్ లైన్‌లకు మద్దతు ఇస్తుంది మరియు సాంప్రదాయ C సెక్షన్‌లతో పోలిస్తే ప్రత్యేక కీళ్లను తగ్గించగలదు. దాని జ్యామితి మరియు లోడ్ కెపాసిటీ డిజైన్‌కు సరిపోయేటప్పుడు గోడ ఫ్రేమింగ్ మరియు ఇతర తేలికపాటి ఉక్కు నిర్మాణాలకు కూడా దీనిని ఉపయోగించవచ్చు.

తయారీ క్రమం ముఖ్యమైనది: గాల్వనైజింగ్ చేయడానికి ముందు ఏర్పడటం, కత్తిరించడం మరియు గుద్దడం పూర్తవుతుంది, పూర్తయిన Z విభాగం మరియు దాని ప్రాసెస్ చేయబడిన ప్రాంతాలు గాల్వనైజింగ్ దశలో జింక్ పూతను స్వీకరించడానికి అనుమతిస్తుంది.

Z విభాగం ఎక్కడ తేడా చేస్తుంది

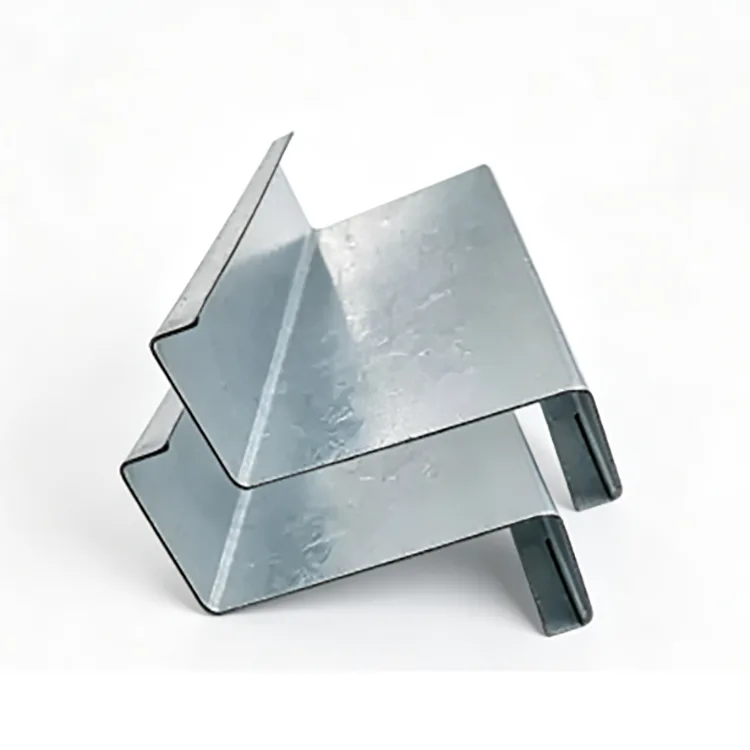

Z purlin యొక్క నిర్వచించే లక్షణం ప్రక్కనే ఉన్న సభ్యుల మధ్య అతివ్యాప్తి.

వాలుగా ఉన్న పైకప్పుపై, ప్రక్కనే ఉన్న Z విభాగాల ఎగువ మరియు దిగువ అంచులు అతివ్యాప్తి చెందుతాయి, ఇది పైకప్పు నిర్మాణం ద్వారా పర్లిన్ లైన్ కొనసాగడానికి అనుమతిస్తుంది. ఇది ప్రతి వ్యవధిలో ప్రత్యేక సభ్యులతో పోలిస్తే కట్టింగ్ మరియు కనెక్షన్ పనిని తగ్గిస్తుంది.

Z-సెక్షన్ అతివ్యాప్తి ప్రయోజనాన్ని పొందడానికి సాధారణంగా 10° కంటే ఎక్కువ వాలు ఉన్న పైకప్పులు అనుకూలంగా ఉంటాయి. 8° క్రింద, ఒక C purlin సరళమైన అమరికను అందించవచ్చు.

Z purlins కూడా గోడ purlins ఉపయోగించవచ్చు. చివరి విభాగం నిర్మాణ డ్రాయింగ్లు మరియు లోడ్ గణనను అనుసరించాలి.

ఫాబ్రికేషన్ తర్వాత గాల్వనైజింగ్ చేయబడుతుంది

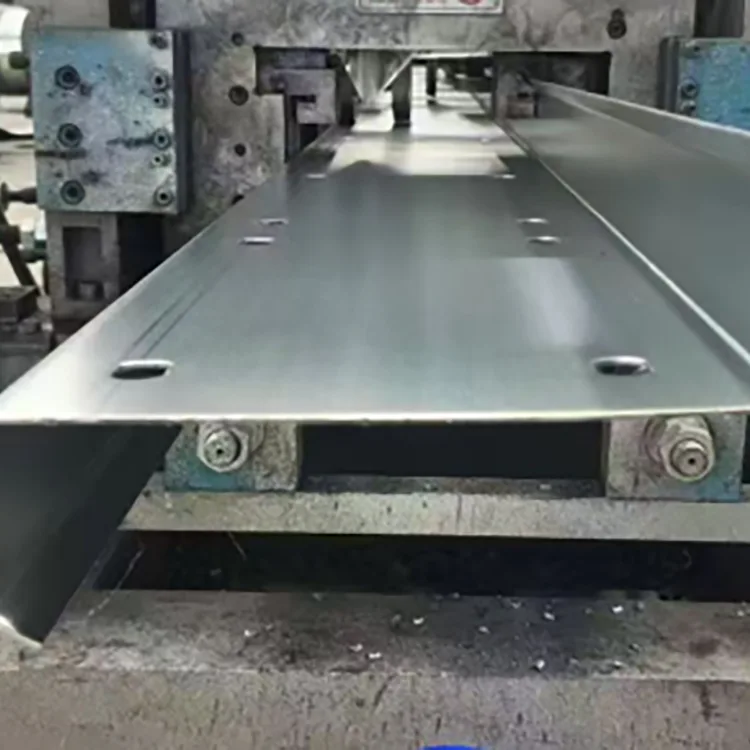

స్టీల్ స్ట్రిప్ మొదట పూర్తయిన Z విభాగంలోకి ప్రాసెస్ చేయబడుతుంది. సభ్యుడు గాల్వనైజింగ్ బాత్‌లోకి ప్రవేశించే ముందు కట్టింగ్, పంచింగ్ మరియు కార్నర్ పని పూర్తవుతుంది. పూర్తి ప్రొఫైల్ శుభ్రం చేయబడుతుంది, ఫ్లక్స్ చేయబడుతుంది మరియు కరిగిన జింక్‌లో సుమారు 450 ° C వద్ద ముంచబడుతుంది.

స్టీల్ కాయిల్ → లెవలింగ్ → కోల్డ్ రోల్ ఫార్మింగ్ → ఫిక్స్‌డ్-లెంగ్త్ కటింగ్ → పంచింగ్ మరియు కార్నర్ కటింగ్ → స్ట్రెయిటెనింగ్ మరియు స్ట్రెస్ రిలీఫ్ → డిగ్రేసింగ్ మరియు పిక్లింగ్ → ఫ్లక్సింగ్ → ఎండబెట్టడం → హాట్-డిప్ గాల్వనైజింగ్ → శీతలీకరణ మరియు పాసివేషన్ కోలింగ్ తనిఖీ → ప్యాకింగ్.

ఈ క్రమం ఏర్పడిన మూలలు మరియు కనెక్షన్ రంధ్రాలను పూర్తి చేసిన ప్రొఫైల్‌తో కలిసి గాల్వనైజ్ చేయడానికి అనుమతిస్తుంది.

ప్రధాన లక్షణాలు

జింక్ పూత తుప్పు వాతావరణంతో సరిపోలాలి

సాల్ట్ స్ప్రే లేదా రసాయన వాయువులు లేని సాధారణ ఫ్యాక్టరీ రూఫ్‌లు మరియు రూఫ్‌టాప్ PV స్ట్రక్చర్‌ల వంటి సాధారణ ఇన్‌ల్యాండ్ అవుట్‌డోర్ ఎక్స్‌పోజర్ కోసం, ≥85 μm అనేది ఒక సాధారణ ప్రారంభ వివరణ.

పశువుల భవనాలు, తేమతో కూడిన కార్ఖానాలు మరియు నదీతీర నిర్మాణాలకు, 120-180 μm అధిక పూత స్థాయిని అందిస్తుంది.

తీర ప్రాంతాలు, ఓడరేవులు, రసాయన కర్మాగారాలు మరియు మురుగునీటి పరిసరాల కోసం, సిఫార్సు పరిధిని 200-275 μm వరకు పెంచవచ్చు.

ప్రాజెక్ట్ యొక్క తుప్పు వాతావరణం మరియు డిజైన్ అవసరాలకు అనుగుణంగా తుది పూత నిర్ధారించబడాలి.

Q235B లేదా Q355B?

సాధారణ ఫ్యాక్టరీ పైకప్పులు, పైకప్పు ఫోటోవోల్టాయిక్ నిర్మాణాలు మరియు వ్యవసాయ భవనాల కోసం, అవసరమైన విభాగం మరియు మందం లెక్కించిన లోడ్‌లను కలిసినప్పుడు Q235B సాధారణంగా సరిపోతుంది.

Q355B పెద్ద-స్పాన్ పర్లిన్‌లు, భారీ మంచు ప్రాంతాలు, బలమైన గాలి ప్రాంతాలు మరియు డిమాండ్ ఉన్న తీరప్రాంత ప్రాజెక్టులకు సరిపోతుంది. సరఫరా చేయబడిన ప్రాజెక్ట్ డేటా ఆధారంగా, Q355B పోల్చదగిన పరిస్థితులలో అదే విభాగంలో సుమారు 30% అధిక లోడ్-బేరింగ్ సామర్థ్యాన్ని అందిస్తుంది. ఇది చిన్న విభాగాన్ని అనుమతించాలా లేదా తక్కువ ఉక్కు వినియోగాన్ని నిర్మాణాత్మక గణన ద్వారా నిర్ణయించాలి.

కాబట్టి నిర్మాణాత్మక అవసరాలకు అనుగుణంగా మెటీరియల్ గ్రేడ్ ఎంచుకోవాలి.

Z విభాగం మరియు గోడ మందం ఎంపిక

విభాగం ఎత్తు పర్లిన్ యొక్క మొత్తం జ్యామితిని నిర్ణయిస్తుంది, అయితే గోడ మందం లోడ్ మరియు వైకల్పనానికి నిరోధకతను ప్రభావితం చేస్తుంది.

గోడ మందం కోసం:

1.2–1.4 మిమీ సాధారణంగా చిన్న-స్పాన్ మరియు లైట్-లోడ్ ఎన్‌క్లోజర్ అప్లికేషన్‌ల కోసం ఉపయోగించబడుతుంది.

1.5-2.0 మిమీ అనేది ఫ్యాక్టరీ రూఫ్ పర్లిన్‌లు మరియు రూఫ్‌టాప్ ఫోటోవోల్టాయిక్ స్ట్రక్చర్‌లకు సాధారణ పరిధి.

పైకప్పు పెద్ద పరిధులు లేదా అధిక మంచు, గాలి లేదా నిర్మాణ లోడ్లు కలిగి ఉన్నప్పుడు 2.2-3.0 మిమీ మరింత అనుకూలంగా ఉంటుంది.

విభాగం ఎత్తు మరియు మందం span, purlin అంతరం, పైకప్పు లోడ్ మరియు అనుమతించదగిన విక్షేపం కలిసి ఎంపిక చేయాలి.

గాల్వనైజ్డ్ Z పర్లిన్ ఎక్కడ ఉపయోగించబడుతుంది

స్టీల్ ఫ్యాక్టరీ పైకప్పులు: బహిర్గతమైన పారిశ్రామిక భవనాల కోసం రూఫ్ పర్లిన్‌లు మరియు వాల్ పర్లిన్‌లు.

రూఫ్‌టాప్ ఫోటోవోల్టాయిక్ సిస్టమ్‌లు: Z-సెక్షన్ అతివ్యాప్తి పర్లిన్ అమరికను సులభతరం చేసే స్లోప్ రూఫ్‌లు.

తీర భవనాలు: తీరప్రాంతాలు మరియు ఓడరేవుల సమీపంలో బహిర్గతమైన పైకప్పు మరియు ఆవరణ వ్యవస్థలు, అవసరమైన చోట పెరిగిన జింక్ పూతను ఉపయోగిస్తాయి.

పశువులు మరియు వ్యవసాయ నిర్మాణాలు: అధిక తేమతో కూడిన షెడ్‌లు, గ్రీన్‌హౌస్‌లు మరియు ఇతర భవనాలు సంక్షేపణం ఉక్కు తుప్పును వేగవంతం చేస్తుంది.

తేమతో కూడిన పారిశ్రామిక సౌకర్యాలు: సాధారణ బ్లాక్ స్టీల్‌కు అదనపు తుప్పు రక్షణ అవసరమయ్యే వర్క్‌షాప్‌ల చుట్టూ పైకప్పు మరియు గోడ ఫ్రేమ్‌లు.

అవుట్‌డోర్ లైట్-గేజ్ స్టీల్ స్ట్రక్చర్‌లు: పురపాలక మరియు ఇతర బహిర్గతమైన వాలు-పైకప్పు నిర్మాణాలు.

ఏ హాట్-డిప్ గాల్వనైజింగ్ జోడిస్తుంది

జింక్ పూత అవరోధ రక్షణ మరియు త్యాగ రక్షణను అందిస్తుంది. ఇది ఉక్కు ఉపరితలాన్ని తేమ మరియు ఆక్సిజన్ నుండి వేరు చేస్తుంది, అయితే జింక్ స్థానిక పూత దెబ్బతిన్న చిన్న ప్రాంతాల చుట్టూ ఎలక్ట్రోకెమికల్ రక్షణను కూడా అందిస్తుంది.

ఇది రూఫ్ పర్లిన్‌లకు ఉపయోగపడుతుంది ఎందుకంటే నేల స్థాయిలో ఉక్కును ట్రీట్ చేయడం కంటే ఇన్‌స్టాల్ చేయబడిన పైకప్పు నిర్మాణాన్ని మళ్లీ పెయింట్ చేయడం చాలా కష్టం.

హాట్-డిప్ గాల్వనైజింగ్ ఏర్పడిన ఉపరితలాలపై తుప్పు రక్షణను అందిస్తుంది. కటింగ్ మరియు వెల్డింగ్ తర్వాత సరైన డ్రైనేజీ, కనెక్షన్ డిజైన్ లేదా సైట్ మరమ్మత్తు కోసం ఇది ప్రత్యామ్నాయం కాదు.

మూడు సాధారణ సేకరణ పోలికలు

గాల్వనైజ్డ్ Z purlin vs గాల్వనైజ్డ్ C purlin

Z purlin ప్రక్కనే ఉన్న సభ్యులు వాలుగా ఉన్న పైకప్పుతో అతివ్యాప్తి చెందుతున్నప్పుడు ప్రత్యేకంగా ఉపయోగపడుతుంది. C purlin తరచుగా ఫ్లాటర్ రూఫ్‌లు లేదా లేఅవుట్‌ల కోసం మరింత సౌకర్యవంతంగా ఉంటుంది, ఇక్కడ అతివ్యాప్తి తక్కువ ఆచరణాత్మక ప్రయోజనాన్ని అందిస్తుంది.

గాల్వనైజ్డ్ Z purlin vs పెయింట్ చేయబడిన Z purlin

పెయింట్ ఉపరితల రక్షణను అందిస్తుంది, అయితే మూలలు, రంధ్రాలు, కోతలు మరియు కనెక్షన్ పాయింట్ల చుట్టూ ఉన్న నష్టాన్ని పరిగణనలోకి తీసుకోవడం అవసరం. హాట్-డిప్ గాల్వనైజింగ్ పూర్తి చేసిన ప్రొఫైల్‌కు వర్తించబడుతుంది మరియు బహిర్గతమైన ఉక్కు కోసం తుప్పు రక్షణను అందిస్తుంది. తరచుగా కోట్ చేయబడిన "5-10 రెట్లు ఎక్కువ" జీవితాన్ని సార్వత్రిక నియమంగా పరిగణించకూడదు ఎందుకంటే పెయింట్ పనితీరు పూత వ్యవస్థ, తయారీ మరియు బహిర్గతం మీద ఎక్కువగా ఆధారపడి ఉంటుంది.

హాట్-డిప్ గాల్వనైజ్డ్ Z పర్లిన్ vs ఎలక్ట్రోగాల్వనైజ్డ్ Z పర్లిన్

ఎలెక్ట్రోగాల్వనైజ్డ్ పూతలు సాధారణంగా హాట్-డిప్ గాల్వనైజ్డ్ కోటింగ్‌ల కంటే చాలా సన్నగా ఉంటాయి. దీర్ఘకాలిక బహిరంగ బహిర్గతం కోసం, గణనీయమైన జింక్ రక్షణ అవసరమైనప్పుడు సాధారణంగా హాట్-డిప్ గాల్వనైజింగ్ పేర్కొనబడుతుంది.

ఆర్డర్ చేయడానికి ముందు కొనుగోలుదారులు ఏమి తనిఖీ చేయాలి

ఇంజనీరింగ్ చేయబడిన రూఫ్ ప్రాజెక్ట్ కోసం, ఆర్డర్ కేవలం "Z purlin" కంటే ఎక్కువగా గుర్తించాలి.

విభాగం: Z100–Z300 లేదా డ్రాయింగ్-నిర్దిష్ట ప్రొఫైల్.

గోడ మందం: 1.2-3.0 మిమీ.

స్టీల్ గ్రేడ్: Q235B లేదా Q355B.

జింక్ పూత: ఎక్స్పోజర్ ప్రకారం ≥85 μm, 120-180 μm లేదా 200-275 μm.

పొడవు: ప్రామాణిక లేదా స్థిర ప్రామాణికం కాని పొడవు.

గుద్దడం: డ్రాయింగ్ల ప్రకారం రంధ్రం వ్యాసం, అంతరం మరియు స్థానం.

ఉపరితలం: ఏర్పాటు మరియు తయారీ తర్వాత హాట్-డిప్ గాల్వనైజ్ చేయబడింది.

Q355B / Z200 / 2.0 mm / 200 μm జింక్ / ఫిక్స్‌డ్ లెంగ్త్ / ప్రీ-పంచ్‌డ్ వంటి స్పష్టమైన స్పెసిఫికేషన్ తయారీదారులకు “గాల్వనైజ్డ్ Z స్టీల్” కోసం చేసే సాధారణ అభ్యర్థన కంటే కోట్ చేయడం మరియు నిలకడగా ఉత్పత్తి చేయడం సులభం.

కనెక్షన్ మరియు సైట్ ప్రాసెసింగ్

గాల్వనైజింగ్ చేయడానికి ముందు ప్రధాన కట్టింగ్ మరియు పంచింగ్ పూర్తి చేయాలి. సైట్‌లో అదనపు డ్రిల్లింగ్ లేదా కట్టింగ్ అనివార్యమైతే, బహిర్గతమైన ఉక్కును శుభ్రం చేయాలి మరియు తగిన జింక్-రిచ్ రిపేర్ కోటింగ్‌తో చికిత్స చేయాలి.

వెల్డింగ్ వెల్డ్ చుట్టూ జింక్ తొలగిస్తుంది. వెల్డింగ్ తర్వాత, ఆ ప్రాంతాన్ని శుభ్రం చేయాలి మరియు మరమ్మత్తు చేయాలి. నిర్మాణ రూపకల్పన అనుమతిస్తే, గాల్వనైజ్డ్ పర్లిన్‌లపై బోల్ట్ కనెక్షన్‌లను సులభంగా నిర్వహించవచ్చు.

తయారీ మరియు నాణ్యత నియంత్రణ

ఉత్పత్తి నియంత్రణ స్టీల్ స్ట్రిప్‌తో ప్రారంభమవుతుంది. రోల్ ఏర్పడటానికి ముందు ఇన్‌కమింగ్ కాయిల్ గ్రేడ్, మందం మరియు ఉపరితల స్థితి కోసం తనిఖీ చేయబడుతుంది.

ఏర్పడే సమయంలో, డైమెన్షనల్ చెక్‌లు సెక్షన్ ఎత్తు, అంచు జ్యామితి, గోడ మందం, స్ట్రెయిట్‌నెస్ మరియు ట్విస్టింగ్‌పై దృష్టి పెడతాయి. ఆమోదించబడిన డ్రాయింగ్‌కు వ్యతిరేకంగా పంచింగ్ తనిఖీ చేయబడింది.

గాల్వనైజింగ్ చేసిన తర్వాత, పూత కవరేజ్, మందం, ప్రదర్శన మరియు బేర్ ప్రాంతాలు, పొట్టు లేదా అధిక జింక్ నిర్మాణం వంటి లోపాలు కోసం తనిఖీ చేయబడుతుంది. ప్యాకింగ్ చేయడానికి ముందు స్థిర-పొడవు ఖచ్చితత్వం మరియు మొత్తం సరళత కూడా తనిఖీ చేయబడతాయి.

ప్రాజెక్ట్ ఎంపిక సూచన

లోతట్టు నిటారుగా ఉన్న ఫ్యాక్టరీ పైకప్పు లేదా పైకప్పు PV: Q235B, Z160-Z200, 1.5-2.0 mm, ≥85 μm.

పశువులు, తేమతో కూడిన వర్క్‌షాప్ లేదా రివర్‌సైడ్ ప్రాజెక్ట్: Q235B లేదా Q355B, 120–180 μm.

కోస్టల్ లేదా పోర్ట్ ప్రాజెక్ట్: Q355B, 200-275 μm, స్ట్రక్చరల్ లోడ్ కోసం ఎంపిక చేయబడిన గోడ మందంతో.

భారీ గాలి లేదా మంచుతో కూడిన పెద్ద-స్పాన్ పైకప్పు: Q355B, పెద్ద Z విభాగం మరియు అవసరమైన చోట 2.2–3.0 mm గోడ మందం.

డ్రై ఇండోర్ రూఫ్: అన్‌కోటెడ్ కోల్డ్-ఫార్మేడ్ Z పర్లిన్ మరింత పొదుపుగా ఎంపిక కావచ్చు.

తరచుగా అడిగే ప్రశ్నలు

Q1. Z purlins అతివ్యాప్తి చెందుతున్నప్పుడు జింక్ పూత దెబ్బతింటుందా?

గాల్వనైజ్డ్ పూత మంచి సంశ్లేషణను కలిగి ఉన్నప్పుడు సాధారణ బోల్ట్ అతివ్యాప్తి పెద్ద-ప్రాంతం పొట్టుకు కారణం కాదు. చిన్న యాంత్రిక నష్టాన్ని జింక్-రిచ్ రిపేర్ పెయింట్‌తో సరిచేయవచ్చు.

Q2. గాల్వనైజ్డ్ Z purlins వెల్డింగ్ చేయవచ్చు?

అవును, కానీ వెల్డ్ చుట్టూ ఉన్న జింక్ పూత వేడిచే దెబ్బతింటుంది. వెల్డింగ్ తర్వాత వెల్డెడ్ ప్రాంతం శుభ్రం చేయాలి మరియు మరమ్మత్తు చేయాలి. ఆచరణాత్మకమైన చోట బోల్ట్ కనెక్షన్‌లకు సాధారణంగా ప్రాధాన్యత ఇవ్వబడుతుంది.

Q3. Z purlin పైకప్పులకు మాత్రమే సరిపోతుందా?

కాదు. దీనిని వాల్ పర్లిన్‌గా కూడా ఉపయోగించవచ్చు. అయినప్పటికీ, C purlins తరచుగా గోడ వ్యవస్థలకు మరింత సౌకర్యవంతంగా ఉంటాయి, ఎందుకంటే Z-సెక్షన్ అతివ్యాప్తి నిలువు వాల్ ఫ్రేమింగ్‌లో తక్కువ ఉపయోగకరంగా ఉంటుంది.

Q4. గాల్వనైజ్డ్ Z purlin ను 25 సంవత్సరాల పైకప్పు PV ప్రాజెక్ట్ కోసం ఉపయోగించవచ్చా?

ఇది దీర్ఘ-జీవిత PV నిర్మాణాల కోసం పేర్కొనవచ్చు, అయితే జింక్ పూత వాస్తవ వాతావరణానికి సరిపోలాలి. లోతట్టు మరియు తీరప్రాంత ప్రాజెక్టులు స్వయంచాలకంగా ఒకే పూత మందాన్ని ఉపయోగించకూడదు.

Q5. ఏర్పడటానికి ముందు గాల్వనైజ్ చేయబడిన Z పర్లిన్‌ను నేను ఎలా గుర్తించగలను?

జింక్ పూత యొక్క నిరంతర పగుళ్లు లేదా పొట్టు కోసం ఏర్పడిన మూలలను తనిఖీ చేయండి. సేకరణ కోసం, తయారీదారు యొక్క ప్రక్రియను నిర్ధారించండి మరియు హాట్-డిప్ గాల్వనైజింగ్‌కు ముందు Z విభాగం ఏర్పడి పంచ్ చేయడం అవసరం.

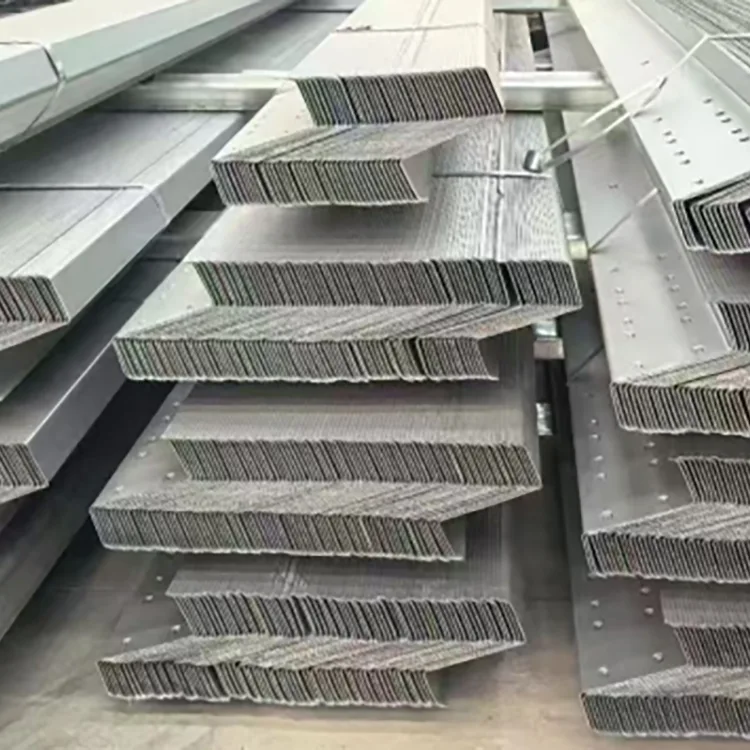

Q6. తయారీదారు ముందుగా పంచ్ చేసిన Z పర్లిన్‌లను సరఫరా చేయగలరా?

అవును. నిర్మాణ డ్రాయింగ్‌ల ప్రకారం రంధ్రం పరిమాణం, అంతరం మరియు స్థానం ఉత్పత్తి చేయవచ్చు. గాల్వనైజింగ్ చేసే ముందు పంచింగ్‌ను పూర్తి చేయడం వలన ప్రాసెస్ చేయబడిన ప్రాంతాలు గాల్వనైజింగ్ దశలో జింక్‌ని అందుకోవడానికి అనుమతిస్తుంది.

Q7. తీరానికి సమీపంలో ఏ జింక్ పూత ఉపయోగించాలి?

బలమైన తీర ఎక్స్పోజర్ కోసం, 200-275 μm పూతను ప్రారంభ అవసరంగా పేర్కొనవచ్చు. ప్రాజెక్ట్ యొక్క తుప్పు పరిస్థితులు మరియు వర్తించే స్పెసిఫికేషన్ల ప్రకారం తుది పూత నిర్ణయించబడాలి.

Q8. మందంగా ఉండే Z పర్లిన్ ఎల్లప్పుడూ మంచిదేనా?

సంఖ్య. మందమైన గోడ ఉక్కు వినియోగం మరియు ఖర్చును పెంచుతుంది. సరైన మందం span, అంతరం, గాలి మరియు మంచు లోడ్లు, విభాగం ఎత్తు మరియు నిర్మాణ గణనపై ఆధారపడి ఉంటుంది.
