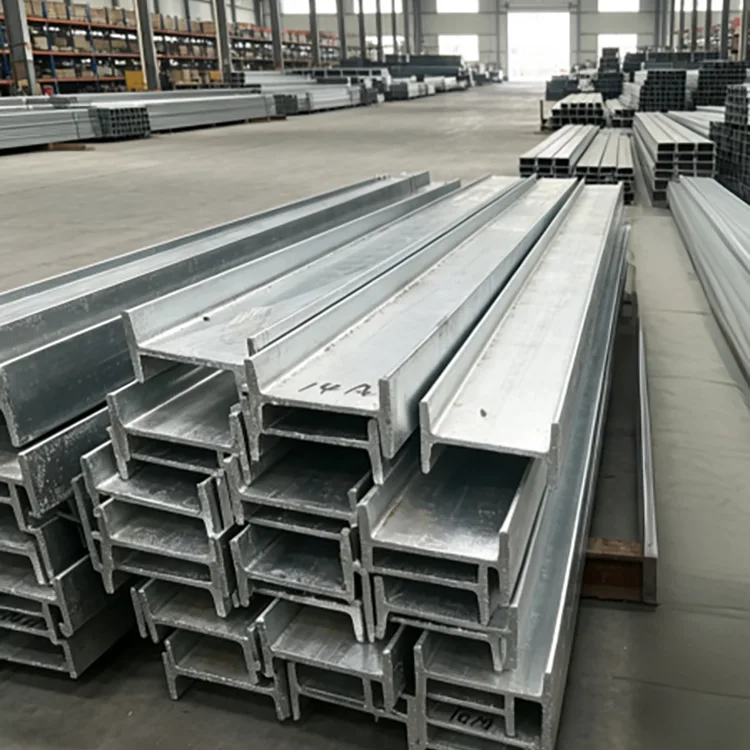

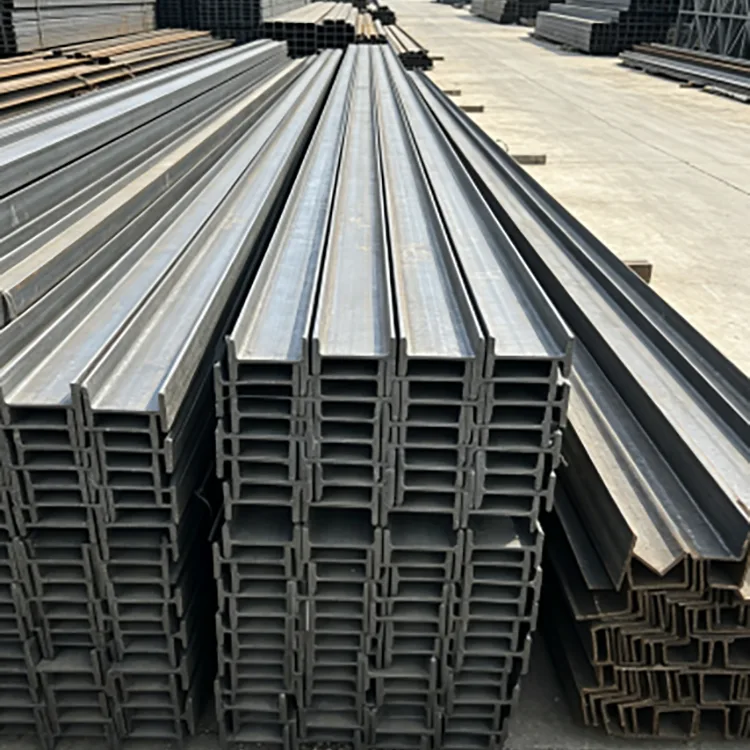

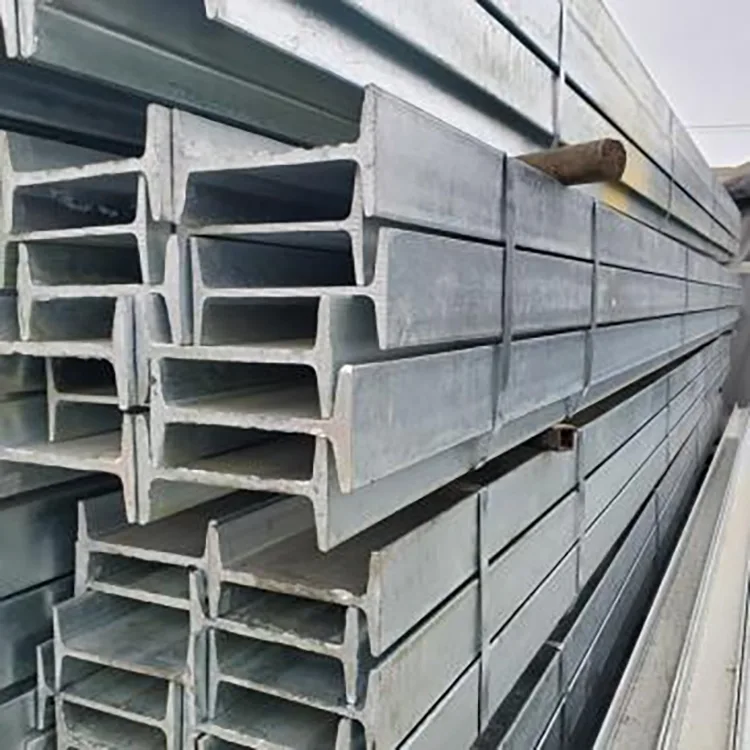

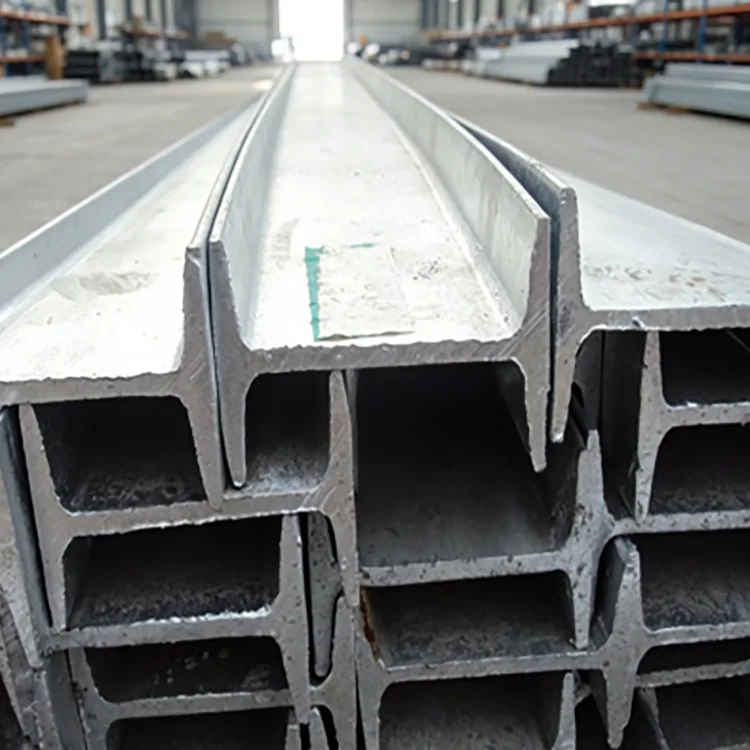

హాట్-డిప్ గాల్వనైజ్డ్ ఐ-బీమ్ అనేది హాట్-డిప్ గాల్వనైజింగ్ ద్వారా జింక్ కోటింగ్‌తో పూర్తి చేయబడిన హాట్-రోల్డ్ ఐ-సెక్షన్ స్టీల్ బీమ్. I- ఆకారపు విభాగం దాని వెబ్ మరియు అంచుల ద్వారా నిర్మాణ నిరోధకతను అందిస్తుంది, అయితే గాల్వనైజ్డ్ ఉపరితలం బహిర్గతమైన ఉక్కు పని కోసం తుప్పు రక్షణను అందిస్తుంది.
Rongheng Q235B మరియు Q355B లలో గాల్వనైజ్డ్ I కిరణాలను సరఫరా చేస్తుంది, సాధారణ పరిమాణాలు 10# నుండి 63# వరకు, ప్రామాణిక పొడవు 6 మీ, 9 మీ మరియు 12 మీ మరియు సుమారుగా 2–19 మీ నుండి అనుకూలీకరించిన పొడవు. ప్రాజెక్ట్ డ్రాయింగ్‌ల ప్రకారం గాల్వనైజింగ్ చేయడానికి ముందు కట్టింగ్, డ్రిల్లింగ్, బెవెల్లింగ్, స్ట్రెయిటెనింగ్, గ్రైండింగ్ మరియు డీబర్రింగ్‌ను ఏర్పాటు చేయవచ్చు.
| అంశం | స్పెసిఫికేషన్ |
|---|---|
| ఉత్పత్తి | హాట్-డిప్ గాల్వనైజ్డ్ I-బీమ్ |
| బేస్ విభాగం | హాట్-రోల్డ్ ఐ బీమ్ |
| స్టీల్ గ్రేడ్ | Q235B, Q355B |
| చైనీస్ ప్రమాణం | GB/T 706-2016 ప్రస్తుతం వర్తిస్తుంది |
| కొత్త ప్రమాణం | GB/T 706-2026, డిసెంబర్ 1, 2026 నుండి అమలులోకి వస్తుంది |
| గాల్వనైజింగ్ ప్రమాణం | GB/T 13912-2020 |
| అంతర్జాతీయ సూచన | ASTM A123/A123M-24 వర్తించే చోట |
| సాధారణ పరిమాణం | 10#–63# |
| ప్రామాణిక పొడవు | 6 మీ, 9 మీ, 12 మీ |
| అనుకూల పొడవు | దాదాపు 2–19 మీ |
| సాధారణ జింక్ పూత | 85-120 μm |
| పెరిగిన జింక్ పూత | ప్రాజెక్ట్ అవసరం ప్రకారం సుమారు 100-140 μm |
| ప్రాసెసింగ్ | కట్టింగ్, డ్రిల్లింగ్, బెవెల్లింగ్, స్ట్రెయిటెనింగ్, గ్రౌండింగ్, డీబర్రింగ్ |
ఎగుమతి ఆర్డర్‌ల కోసం, స్ట్రక్చరల్ స్టీల్ స్టాండర్డ్, గాల్వనైజింగ్ స్టాండర్డ్, సెక్షన్ సైజు, స్టీల్ గ్రేడ్, జింక్ కోటింగ్ మరియు ప్రాసెసింగ్ అవసరాలు ప్రాజెక్ట్ డ్రాయింగ్‌లకు వ్యతిరేకంగా నిర్ధారించబడాలి మరియు ఉత్పత్తికి ముందు ఒప్పందాన్ని కలిగి ఉండాలి.
I కిరణాలు మరియు H కిరణాలు వేర్వేరు నిర్మాణ విభాగాలు మరియు పరస్పరం మార్చుకోదగినవిగా పరిగణించరాదు. సాంప్రదాయ I పుంజం ఇరుకైన అంచు అమరిక మరియు వంపుతిరిగిన లోపలి అంచు ఉపరితలాలను కలిగి ఉంటుంది, అయితే H కిరణాలు సాధారణంగా విస్తృత అంచులు మరియు విభిన్న సెక్షన్ జ్యామితిని కలిగి ఉంటాయి.
ఆర్డరింగ్ చేసేటప్పుడు, "స్టీల్ బీమ్" అనే సాధారణ పదాన్ని మాత్రమే ఉపయోగించకుండా దాని విభాగం హోదా, కొలతలు మరియు వర్తించే ప్రమాణం ద్వారా బీమ్‌ను గుర్తించండి. సరఫరాదారు కటింగ్ మరియు గాల్వనైజింగ్ చేయడానికి ముందు ఆమోదించబడిన డ్రాయింగ్‌తో సరఫరా చేసిన విభాగాన్ని సరిపోల్చాలి.
ప్రాసెస్ చేయబడిన ఉక్కు తయారీ తర్వాత జింక్ రక్షణను పొందేలా గాల్వనైజ్ చేయడానికి ముందు అవసరమైన కట్టింగ్ మరియు మ్యాచింగ్‌ను పూర్తి చేయడం ప్రాధాన్య క్రమం.
హాట్-రోల్డ్ I బీమ్ → మెటీరియల్ ఇన్స్పెక్షన్ → స్ట్రెయిటెనింగ్ → కటింగ్ మరియు మ్యాచింగ్ → డిగ్రేసింగ్ → పిక్లింగ్ → ఫ్లక్సింగ్ → డ్రైయింగ్ → హాట్-డిప్ గాల్వనైజింగ్ → కూలింగ్ → ప్యాకింగ్ → జింక్ → కోటింగ్ డైమెన్షన్ ఇన్ స్పెక్షన్.
ఉక్కు సభ్యుడు దాదాపు 450°C వద్ద కరిగిన జింక్‌లో ముంచబడుతుంది. జింక్ పూత బహిర్గతమైన వెబ్, అంచులు, అంచులు మరియు ఇతర ప్రాప్యత ఉపరితలాలను కవర్ చేస్తుంది.
పెద్ద లేదా భారీ విభాగాల కోసం, గాల్వనైజ్ చేసిన తర్వాత నేరుగా మరియు కొలతలు తనిఖీ చేయాలి ఎందుకంటే తాపన మరియు శీతలీకరణ తుది జ్యామితిని ప్రభావితం చేయవచ్చు.
రోంగ్‌హెంగ్ సాధారణంగా 85–120 μm జింక్ పూతను సరఫరా చేస్తుంది, ఎక్కువ పూత అవసరం నిర్దేశించబడినప్పుడు సుమారుగా 100–140 μm అందుబాటులో ఉంటుంది.
| అప్లికేషన్ పర్యావరణం | పూత పరిశీలన |
|---|---|
| సాధారణ బహిరంగ బహిర్గతం | 85-120 μm |
| తేమతో కూడిన పారిశ్రామిక వాతావరణం | అధిక పూత అవసరాన్ని పేర్కొనవచ్చు |
| తీర లేదా ఉప్పుతో నిండిన వాతావరణం | పెరిగిన పూత మరియు తుప్పు అంచనా |
| తీవ్రమైన రసాయన బహిర్గతం | ప్రాజెక్ట్ వాతావరణంతో పూత అనుకూలతను నిర్ధారించండి |
| నిరంతర సముద్రపు నీటి ఇమ్మర్షన్ | ప్రామాణిక వాతావరణ గాల్వనైజింగ్‌పై మాత్రమే ఆధారపడవద్దు |
మందమైన జింక్ పూత వాతావరణ ఎక్స్పోజర్ కోసం ఎక్కువ జింక్ ద్రవ్యరాశిని అందిస్తుంది, అయితే పూత మందాన్ని పూర్తి తుప్పు-నియంత్రణ వ్యవస్థకు ప్రత్యామ్నాయంగా ఉపయోగించకుండా వాస్తవ పర్యావరణం మరియు ప్రాజెక్ట్ తుప్పు అవసరాలకు అనుగుణంగా ఎంచుకోవాలి.
Q235B సాంప్రదాయిక నిర్మాణ అనువర్తనాల కోసం ఉపయోగించబడుతుంది, ఇక్కడ అవసరమైన విభాగం లెక్కించిన లోడ్ మరియు సేవా అవసరాలకు అనుగుణంగా ఉంటుంది. Q355B అధిక దిగుబడి బలాన్ని అందిస్తుంది మరియు అధిక నిర్మాణ సామర్థ్యం అవసరమయ్యే అనువర్తనాల కోసం పేర్కొనవచ్చు.
బీమ్ సైజు, స్పాన్, లోడింగ్ మరియు కనెక్షన్ డిజైన్‌తో పాటు స్టీల్ గ్రేడ్‌ని ఎంపిక చేసుకోవాలి. అధిక-శక్తి గ్రేడ్ తక్కువ పరిమాణంలో ఉన్న విభాగం లేదా అనుచితమైన నిర్మాణ రూపకల్పన కోసం స్వయంచాలకంగా భర్తీ చేయదు.
స్పష్టమైన కొనుగోలు వివరణ ఇలా వ్రాయవచ్చు:
Q355B / 25# I బీమ్ / 12 మీ / హాట్-డిప్ గాల్వనైజ్డ్ / స్పెసిఫైడ్ జింక్ కోటింగ్ / డ్రాయింగ్‌కు కట్.
సాధ్యమైన చోట, హాట్-డిప్ గాల్వనైజింగ్ చేయడానికి ముందు ఫాబ్రికేషన్ పూర్తి చేయాలి. అందుబాటులో ఉన్న ప్రాసెసింగ్‌లో ఇవి ఉంటాయి:
గాల్వనైజింగ్ చేయడానికి ముందు ఈ కార్యకలాపాలను పూర్తి చేయడం ప్రాసెస్ చేయబడిన సభ్యునిపై జింక్ రక్షణను అందించడంలో సహాయపడుతుంది. గాల్వనైజింగ్ చేసిన తర్వాత కటింగ్, డ్రిల్లింగ్ లేదా వెల్డింగ్ చేస్తే, బహిర్గతమైన లేదా వేడి-ప్రభావిత ప్రాంతాలకు తగిన మరమ్మత్తు అవసరం.
గాల్వనైజ్డ్ I బీమ్ ఆర్డర్‌ల కోసం, తనిఖీ బేస్ స్టీల్ మరియు ఫినిష్డ్ గాల్వనైజ్డ్ మెంబర్ రెండింటినీ కవర్ చేయాలి.
మెటీరియల్ సర్టిఫికేట్లు, గాల్వనైజింగ్ ఇన్స్పెక్షన్ రికార్డ్‌లు, డైమెన్షనల్ ఇన్స్పెక్షన్ డేటా మరియు థర్డ్-పార్టీ ఇన్స్పెక్షన్ డాక్యుమెంటేషన్ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఏర్పాటు చేయబడతాయి.
తీరప్రాంత పారిశ్రామిక ప్రాజెక్ట్ 10# మరియు 12# Q235B హాట్-డిప్ గాల్వనైజ్డ్ I విభాగాలను అవుట్‌డోర్ స్ట్రక్చరల్ సపోర్ట్ సభ్యుల కోసం ఉపయోగించింది. అధిక తేమ మరియు ఉప్పుతో నిండిన గాలి కారణంగా, ప్రాజెక్ట్ పెరిగిన జింక్ పూతను నిర్దేశించింది.
డైమెన్షనల్ చెకింగ్ మరియు అవసరమైన ప్రాసెసింగ్ తర్వాత గాల్వనైజ్డ్ సభ్యులు సరఫరా చేయబడ్డారు. సరఫరా చేయబడిన ప్రాజెక్ట్ రికార్డు ప్రకారం, నిర్మాణం ఏడేళ్ల పాటు విస్తృతంగా తుప్పు పట్టడం లేదా పూత పీల్ చేయడం లేకుండా ఉంది మరియు పునరావృత పర్యవేక్షణ తనిఖీలను ఆమోదించింది.
ఒక పెద్ద గ్రౌండ్-మౌంటెడ్ ఫోటోవోల్టాయిక్ ప్రాజెక్ట్‌కు పరికరాల స్థావరాలు మరియు సూర్యుడు, గాలి మరియు వర్షానికి గురయ్యే సహాయక నిర్మాణాల కోసం Q235B I కిరణాలు అవసరం. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా కిరణాలు స్థిర-పొడవు ప్రాసెసింగ్ మరియు హాట్-డిప్ గాల్వనైజింగ్‌తో సరఫరా చేయబడ్డాయి.
గాల్వనైజ్డ్ సభ్యులు ప్రత్యేక పెద్ద-స్థాయి సైట్ పెయింటింగ్ ఆపరేషన్‌ను నివారించి, నిర్మాణ సంస్థాపనకు సిద్ధంగా ఉన్నారు. ప్రాజెక్ట్ యొక్క 25 సంవత్సరాల డిజైన్-లైఫ్ అవసరాల కోసం గాల్వనైజ్డ్ స్పెసిఫికేషన్ ఎంపిక చేయబడింది.
ఎగుమతి ఆర్డర్‌ల కోసం, ఉత్పత్తికి ముందు కింది సమాచారాన్ని నిర్ధారించాలి:
Rongheng యొక్క సరఫరా గొలుసు Tianjin Daqiuzhuang లో ఉంది, ఇది హాట్-రోల్డ్ స్టీల్, గాల్వనైజింగ్ మరియు దిగువ ఉక్కు ప్రాసెసింగ్ వనరులకు ప్రాప్యతను అందిస్తుంది.
ప్రామాణిక I బీమ్ పరిమాణాల కోసం, అందుబాటులో ఉన్న చోట స్టాక్ ఆధారిత సరఫరాను సమన్వయం చేయవచ్చు. ప్రాజెక్ట్ ఆర్డర్‌ల కోసం, ఫిక్స్‌డ్-లెంగ్త్ కట్టింగ్, డ్రాయింగ్-బేస్డ్ ప్రాసెసింగ్, గాల్వనైజింగ్, ఇన్స్పెక్షన్ మరియు ఎగుమతి తయారీని రవాణాకు ముందు సమన్వయం చేయవచ్చు.
I కిరణాలు సాధారణంగా ఇరుకైన అంచులు మరియు వంపుతిరిగిన లోపలి అంచు ఉపరితలాలను కలిగి ఉంటాయి, అయితే H కిరణాలు సాధారణంగా విస్తృత అంచులు మరియు విభిన్న సెక్షన్ జ్యామితిని కలిగి ఉంటాయి. అవి కేవలం ప్రదర్శన ఆధారంగా మాత్రమే కాకుండా ఖచ్చితమైన విభాగం హోదా మరియు కొలతలు ద్వారా పేర్కొనబడాలి.
సాధారణ గ్రేడ్‌లలో Q235B మరియు Q355B ఉన్నాయి. తగిన గ్రేడ్ నిర్మాణ రూపకల్పన మరియు ప్రాజెక్ట్ వివరణను అనుసరించాలి.
సాధారణ జింక్ పూత పరిధి 85-120 μm. వర్తించే స్పెసిఫికేషన్‌కు లోబడి, పెరిగిన పూత అవసరమయ్యే ప్రాజెక్ట్‌ల కోసం సుమారు 100-140 μm చర్చించవచ్చు.
అవును. డ్రాయింగ్‌ల ప్రకారం గాల్వనైజింగ్ చేయడానికి ముందు స్థిర-పొడవు కటింగ్, డ్రిల్లింగ్, బెవెల్లింగ్, స్ట్రెయిటెనింగ్, గ్రైండింగ్ మరియు డీబరింగ్ పూర్తి చేయవచ్చు.
అవును, కానీ జింక్ పూత అసలు ఎక్స్పోజర్ ప్రకారం ఎంచుకోవాలి. సాధారణ లోతట్టు బాహ్య పరిస్థితుల కంటే తీర మరియు ఉప్పుతో నిండిన పరిసరాలకు మరింత తుప్పు అంచనా అవసరం. సముద్రపు నీటి నిరంతర ఇమ్మర్షన్‌కు ప్రత్యేక తుప్పు-నియంత్రణ విధానం అవసరం.
స్వయంచాలకంగా కాదు. స్టీల్ గ్రేడ్‌ను మార్చడానికి తక్కువ-బలం ఉన్న పదార్థం ఇప్పటికీ అవసరమైన నిర్మాణ లోడ్ మరియు సేవా పరిస్థితులకు అనుగుణంగా ఉందని నిర్ధారణ అవసరం.
గాల్వనైజింగ్ సమయంలో వేడి చేయడం మరియు చల్లబరచడం అనేది ఉక్కు సభ్యుల కొలతలు మరియు సూటిగా ప్రభావితం చేస్తుంది, ముఖ్యంగా పెద్ద విభాగాలు. కాబట్టి గాల్వనైజింగ్ చేసిన తర్వాత పూర్తయిన కిరణాలను తనిఖీ చేయాలి.
అవును, కానీ వెల్డింగ్ వేడిచేసిన ప్రాంతం చుట్టూ ఉన్న జింక్‌ను తొలగిస్తుంది. ప్రభావిత జోన్‌ను వెల్డింగ్ చేసిన తర్వాత తగిన జింక్-రిచ్ పూతతో శుభ్రం చేసి మరమ్మత్తు చేయాలి. సాధ్యమైన చోట, గాల్వనైజింగ్ చేయడానికి ముందు కనెక్షన్ వివరాలను పూర్తి చేయాలి.
ప్రామాణిక పొడవులు 6 మీ, 9 మీ మరియు 12 మీ. ఉత్పత్తి మరియు రవాణా అవసరాలకు అనుగుణంగా సుమారుగా 2-19 మీటర్ల నుండి స్థిర పొడవులు చర్చించబడతాయి.
ప్రాజెక్ట్‌పై ఆధారపడి, మెటీరియల్ సర్టిఫికేట్లు, గాల్వనైజింగ్ ఇన్స్పెక్షన్ రికార్డ్‌లు, డైమెన్షనల్ ఇన్స్పెక్షన్ డేటా, ప్యాకింగ్ సమాచారం మరియు థర్డ్-పార్టీ ఇన్స్పెక్షన్ డాక్యుమెంటేషన్ అందించబడతాయి.
