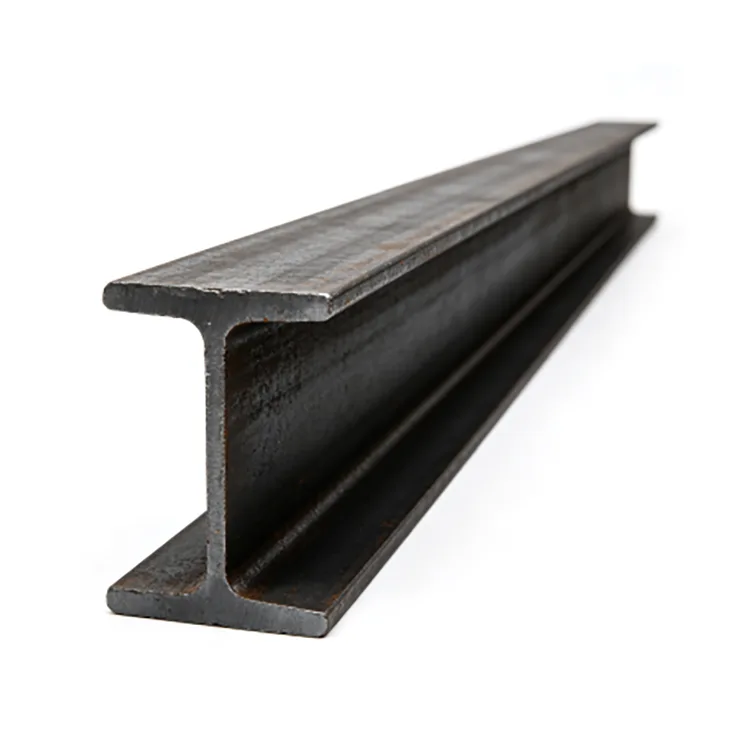

హాట్-రోల్డ్ ఐ-బీమ్ అనేది సెంట్రల్ వెబ్ ద్వారా కనెక్ట్ చేయబడిన రెండు అంచులతో కూడిన హాట్-రోల్డ్ స్ట్రక్చరల్ స్టీల్ విభాగం. ప్రత్యేక స్టీల్ ప్లేట్‌లను కలిపి వెల్డింగ్ చేయడం కంటే అధిక ఉష్ణోగ్రత వద్ద రోలింగ్ చేయడం ద్వారా ఈ విభాగం నేరుగా ఏర్పడుతుంది.
I-ఆకారపు జ్యామితి అంచుల ద్వారా బెండింగ్ నిరోధకతను అందిస్తుంది, అయితే వెబ్ విభాగాన్ని కలుపుతుంది మరియు షీర్ ఫోర్స్‌లను కలిగి ఉంటుంది. ఇది సాధారణంగా ఫ్యాక్టరీ నిర్మాణాలు, ప్లాట్‌ఫారమ్‌లు, పరికరాల స్థావరాలు, పైపు రాక్లు మరియు ఇతర నిర్మాణ ఉక్కు పని కోసం సరఫరా చేయబడుతుంది.
రోంగ్‌హెంగ్ Q235B మరియు Q355B హాట్-రోల్డ్ I-బీమ్‌లను 10# నుండి 63# వరకు సాధారణ పరిమాణాలలో, 6 మీ, 9 మీ మరియు 12 మీ ప్రామాణిక పొడవులతో సరఫరా చేస్తుంది. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా స్థిర-పొడవు కట్టింగ్ మరియు ఇతర ప్రాసెసింగ్‌లను ఏర్పాటు చేయవచ్చు.
| అంశం | స్పెసిఫికేషన్ |
|---|---|
| ఉత్పత్తి | హాట్-రోల్డ్ I-బీమ్ |
| స్టీల్ గ్రేడ్ | Q235B, Q355B |
| పరిమాణ పరిధి | 10#–63# |
| సాధారణ రకాలు | a / b సిరీస్ |
| ప్రామాణిక పొడవు | 6 మీ / 9 మీ / 12 మీ |
| స్థిర-పొడవు కట్టింగ్ | అందుబాటులో ఉంది |
| ఉపరితలం | నలుపు వేడి-చుట్టిన |
| ప్రాసెసింగ్ | కట్టింగ్, డ్రిల్లింగ్, బెవెల్లింగ్, స్ట్రెయిటెనింగ్, డీబర్రింగ్ |
| ప్రాథమిక ఉక్కు ప్రమాణం | GB/T 706-2016 |
| ఇతర ప్రమాణాలు | ASTM / EN అవసరాలు చర్చించబడవచ్చు |
| సరఫరా రూపం | అవసరం ప్రకారం స్టాక్ లేదా ఉత్పత్తి |
సాధారణంగా అభ్యర్థించిన విభాగాలలో 12.6#, 14#, 16#, 18#, 20a#, 25a# మరియు 32a# ఉన్నాయి. ఖచ్చితమైన విభాగం కొలతలు, అంచు వెడల్పు, వెబ్ మందం మరియు సైద్ధాంతిక బరువు ఎంచుకున్న విభాగం హోదాపై ఆధారపడి ఉంటాయి.
సరైన I బీమ్ పరిమాణం ధర లేదా లభ్యతపై మాత్రమే కాకుండా నిర్మాణాత్మక అవసరాలపై ఆధారపడి ఉంటుంది. విభాగాన్ని ఎంచుకోవడానికి ముందు స్పాన్, అప్లైడ్ లోడ్, సపోర్ట్ కండిషన్, స్పేసింగ్, కనెక్షన్ పద్ధతి మరియు అనుమతించదగిన విక్షేపం పరిగణించాలి.
ఎక్కువ వ్యవధి, సాంద్రీకృత పరికరాల లోడ్ లేదా మద్దతుల మధ్య ఎక్కువ దూరం కోసం పెద్ద విభాగం అవసరం కావచ్చు. స్ట్రక్చరల్ డిజైన్ బెండింగ్ మరియు షీర్‌తో పాటు పార్శ్వ స్థిరత్వం మరియు సేవా సామర్థ్యాన్ని కూడా పరిగణనలోకి తీసుకోవలసి ఉంటుంది.
స్ట్రక్చరల్ డ్రాయింగ్ ఇప్పటికే బీమ్ సంఖ్యను పేర్కొన్నప్పుడు, ఆర్డర్ సారూప్య కొలతలు లేదా అందుబాటులో ఉన్న స్టాక్ ఆధారంగా మాత్రమే ప్రత్యామ్నాయాన్ని అనుమతించకుండా పేర్కొన్న విభాగాన్ని అనుసరించాలి.

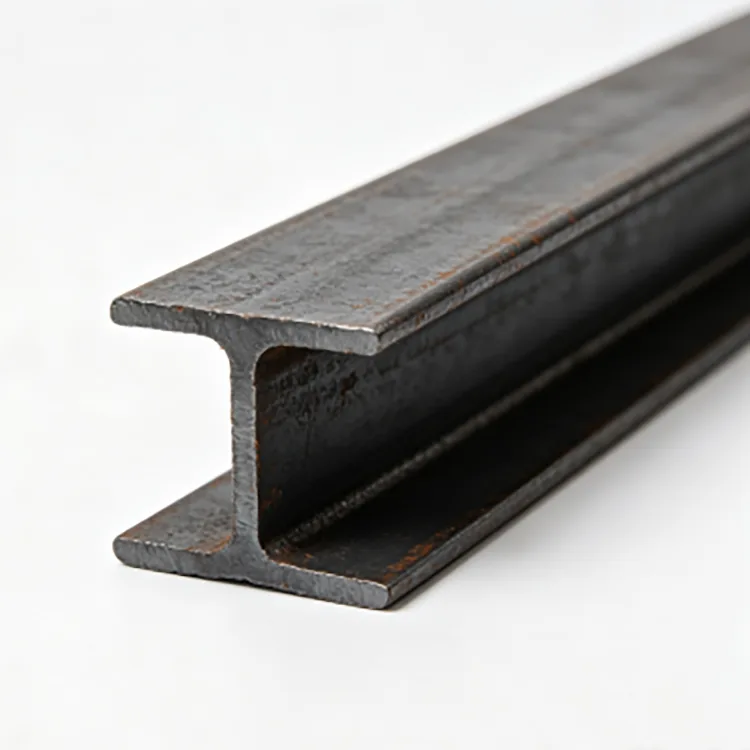

I కిరణాలు మరియు H కిరణాలు వేర్వేరు క్రాస్-సెక్షనల్ జ్యామితి మరియు విభాగ లక్షణాలను కలిగి ఉంటాయి. సాంప్రదాయ I కిరణాలు సాధారణంగా ఇరుకైన అంచులు మరియు వంపుతిరిగిన లోపలి అంచు ఉపరితలాలను కలిగి ఉంటాయి, అయితే H కిరణాలు సాధారణంగా విస్తృత అంచులను కలిగి ఉంటాయి.
I కిరణాలు సాధారణంగా బెండింగ్ సభ్యులుగా ఉపయోగించబడతాయి, అయితే H కిరణాలు తరచుగా నిలువు వరుసలు మరియు భారీ నిర్మాణ ఫ్రేమ్‌ల కోసం ఎంపిక చేయబడతాయి. ఇది సాధారణ వ్యత్యాసం మాత్రమే; అసలు విభాగం నిర్మాణ రూపకల్పన ద్వారా నిర్ణయించబడాలి.
ఒక I బీమ్‌ని H బీమ్‌తో భర్తీ చేయకూడదు ఎందుకంటే రెండు విభాగాలు ఒకేలా కనిపిస్తాయి లేదా ఒకటి మరింత సులభంగా అందుబాటులో ఉంటుంది.
Q235B సాధారణంగా ఫ్యాక్టరీ కిరణాలు, ప్లాట్‌ఫారమ్‌లు, పరికరాల మద్దతు మరియు సాధారణ నిర్మాణ కల్పన కోసం ఉపయోగించబడుతుంది, ఇక్కడ ఎంచుకున్న విభాగం అవసరమైన లోడ్ పరిస్థితులకు అనుగుణంగా ఉంటుంది.
Q355B అధిక మెటీరియల్ బలాన్ని అందిస్తుంది మరియు డిజైన్‌కు అవసరమైన భారీ నిర్మాణ అనువర్తనాల కోసం పేర్కొనవచ్చు.
అధిక ఉక్కు గ్రేడ్ స్వయంచాలకంగా చిన్న విభాగాన్ని అనుకూలంగా మార్చదు. ఉక్కు బరువును తగ్గించడానికి గ్రేడ్ మార్చబడితే, స్ట్రక్చరల్ డిజైన్ బలం, విక్షేపం మరియు స్థిరత్వం కోసం మళ్లీ తనిఖీ చేయాలి.
పుంజం నేరుగా హాట్-రోలింగ్ కార్యకలాపాల శ్రేణి ద్వారా ఏర్పడుతుంది:
స్టీల్ బిల్లెట్ → హీటింగ్ → రఫ్ రోలింగ్ → ఇంటర్మీడియట్ రోలింగ్ → ఫినిషింగ్ రోలింగ్ → సైజింగ్ → స్ట్రెయిటెనింగ్ → కటింగ్ → తనిఖీ → బండ్లింగ్
వరుస రోలింగ్ పాస్‌లు వెబ్ మరియు అంచులను ఏర్పాటు చేస్తాయి మరియు విభాగాన్ని అవసరమైన కొలతలకు తీసుకువస్తాయి. రోలింగ్ తర్వాత, పుంజం కొలతలు, సూటిగా మరియు ఉపరితల స్థితి కోసం తనిఖీ చేయబడుతుంది.
నలుపు వేడి-చుట్టిన ఉక్కుపై సాధారణంగా కనిపించే డార్క్ మిల్ స్కేల్ రోలింగ్ సమయంలో ఏర్పడిన ఉత్పత్తి ఉపరితలం మరియు వాతావరణ తుప్పుతో గందరగోళం చెందకూడదు.
ప్రాథమిక వెబ్-మరియు-ఫ్లేంజ్ జ్యామితి రోలింగ్ సమయంలో ఉత్పత్తి చేయబడుతుంది, కాబట్టి కస్టమర్ I- ఆకారపు సభ్యునిగా రూపొందించాల్సిన ప్రత్యేక ప్లేట్‌ల కంటే పూర్తి నిర్మాణ విభాగాన్ని అందుకుంటారు.
ఇది తదుపరి కట్టింగ్ మరియు ఫాబ్రికేషన్‌ను సులభతరం చేస్తుంది మరియు ప్రాథమిక పుంజం విభాగాన్ని రూపొందించడానికి ఉపయోగించే రేఖాంశ వెల్డ్‌ను నివారిస్తుంది. స్థిరమైన రోల్డ్ విభాగాలు మెటీరియల్ షెడ్యూల్‌లు మరియు ఫ్యాబ్రికేషన్ డ్రాయింగ్‌లను బ్యాచ్ ప్రాజెక్ట్‌లపై సమన్వయం చేయడానికి సులభతరం చేస్తాయి.
హాట్-రోల్డ్ I-బీమ్ ప్రధానంగా ఉపయోగించబడుతుంది, ఇక్కడ I-విభాగం తగిన నిర్మాణాత్మక బెండింగ్ మెంబర్‌ను అందిస్తుంది.

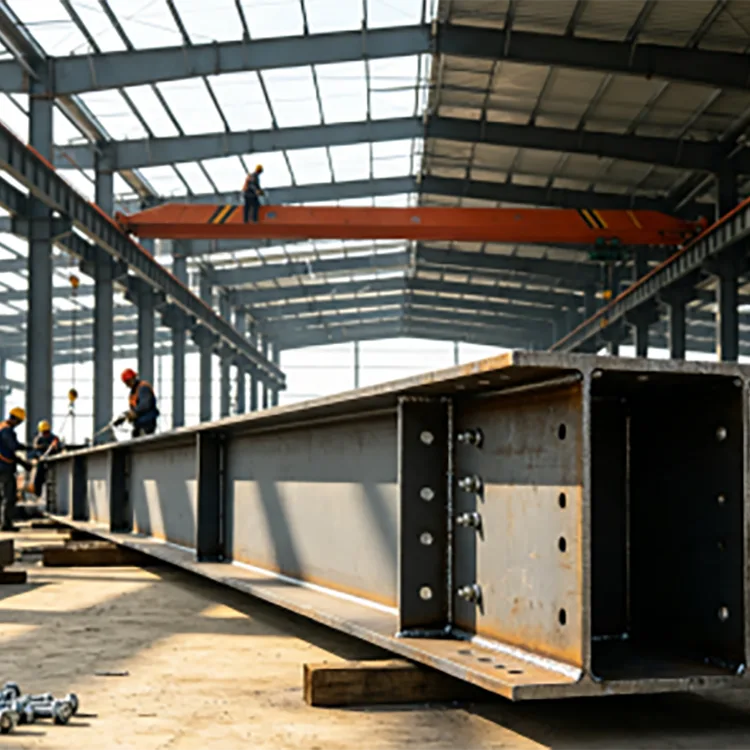

యంత్రాల అనువర్తనాల కోసం, బీమ్ ఎంపిక మొత్తం పరికరాల బరువు కంటే ఎక్కువగా పరిగణించాలి. సపోర్ట్ స్పాన్, మౌంటు పాయింట్లు, లోడ్ డిస్ట్రిబ్యూషన్, వైబ్రేషన్ మరియు రిపీట్ లోడింగ్ అన్నీ అవసరమైన విభాగాన్ని ప్రభావితం చేస్తాయి.
సరఫరా చేయబడిన మెషినరీ ప్రాజెక్ట్‌ల కోసం, ఎక్విప్‌మెంట్ బేస్‌లు మరియు సపోర్ట్ ఫ్యాబ్రికేషన్ కోసం 14#–20# I బీమ్‌లు ఉపయోగించబడ్డాయి.

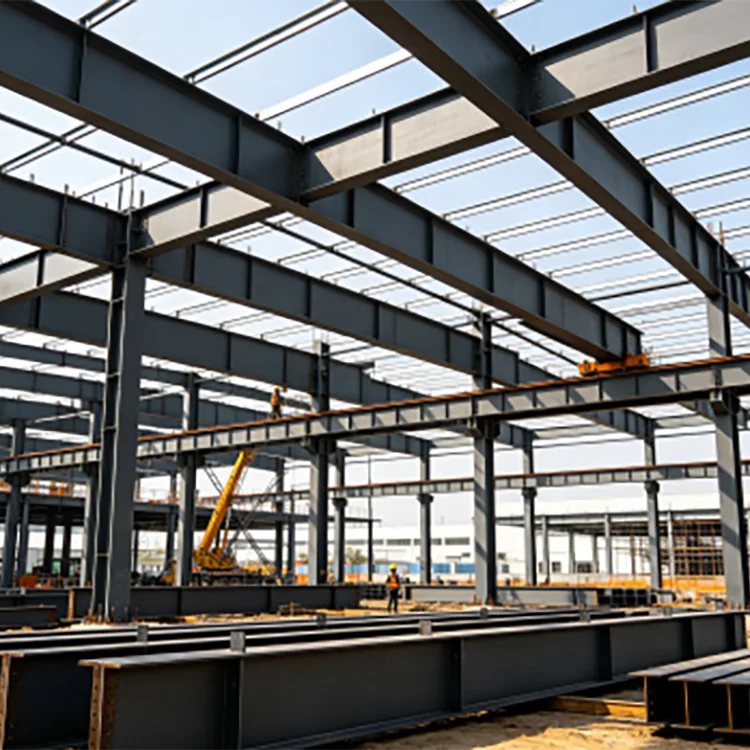

ఫ్యాక్టరీ నిర్మాణం కోసం, పైకప్పు-సంబంధిత కిరణాలు, ప్లాట్‌ఫారమ్ సభ్యులు మరియు సహాయక నిర్మాణాల కోసం 16#–25# Q235B I కిరణాలు సరఫరా చేయబడ్డాయి.
బ్యాచ్ తయారీకి స్థిరమైన విభాగం కొలతలు ముఖ్యమైనవి ఎందుకంటే సంస్థాపన సమయంలో కిరణాలు కనెక్షన్ ప్లేట్లు మరియు ప్రక్కనే ఉన్న నిర్మాణ సభ్యులతో సమలేఖనం చేయాలి.

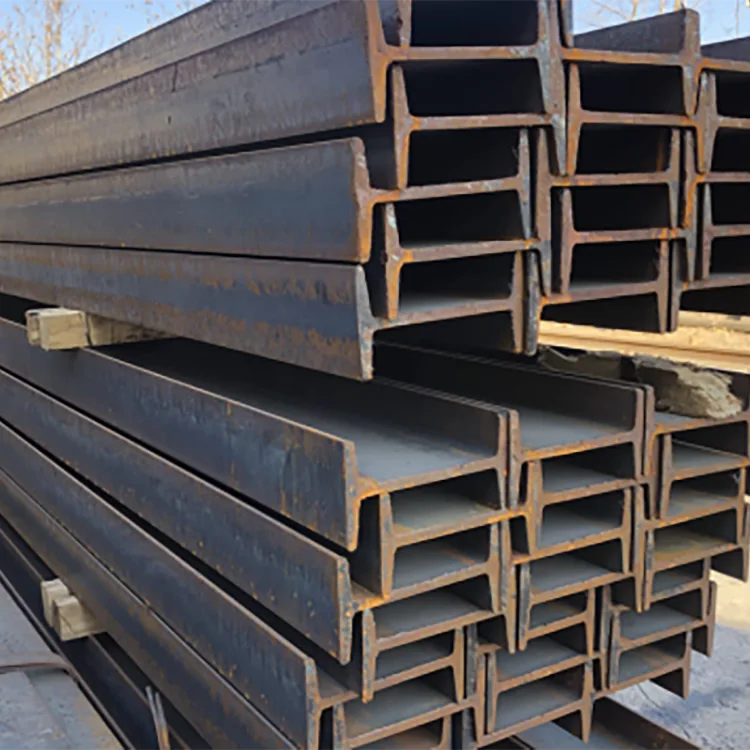

హాట్-రోల్డ్ I-బీమ్ తుప్పు-రక్షణ పూత లేకుండా బ్లాక్ హాట్-రోల్డ్ స్టీల్‌గా సరఫరా చేయబడుతుంది.
పొడి ఇండోర్ అప్లికేషన్‌ల కోసం, ప్రాజెక్ట్‌కు అదనపు తుప్పు రక్షణ అవసరం లేనప్పుడు నలుపు ఉపరితలం ఉపయోగించబడుతుంది. బహిర్గతమైన అవుట్‌డోర్ స్టీల్‌వర్క్ కోసం, పెయింటింగ్, హాట్-డిప్ గాల్వనైజింగ్ లేదా మరొక సరిఅయిన పూత వ్యవస్థను సేవా వాతావరణం ప్రకారం పేర్కొనవచ్చు.
గాల్వనైజింగ్ అవసరమైన చోట, గాల్వనైజింగ్ ప్రక్రియకు ముందు కట్టింగ్, డ్రిల్లింగ్ మరియు ఇతర తయారీని పూర్తి చేయడం మంచిది. ఇది బహిర్గతం చేయబడిన ఉక్కు మొత్తాన్ని తగ్గిస్తుంది, లేకపోతే ప్రాసెస్ చేసిన తర్వాత మరమ్మత్తు అవసరం అవుతుంది.
రోంగ్‌హెంగ్ ప్రాజెక్ట్ డ్రాయింగ్ ప్రకారం ప్రాసెసింగ్‌ను ఏర్పాటు చేయవచ్చు, వీటిలో:
పెద్ద ఆర్డర్‌ల కోసం, ఉత్పత్తికి ముందు కస్టమర్‌లు కట్టింగ్ లిస్ట్ మరియు ఫ్యాబ్రికేషన్ డ్రాయింగ్‌లను అందించవచ్చు. ఇది బీమ్ పొడవులు మరియు ప్రాసెసింగ్ అవసరాలు సంస్థాపన కొలతలతో సమన్వయం చేయడానికి అనుమతిస్తుంది.
తనిఖీ మెటీరియల్ గ్రేడ్, సెక్షన్ హోదా మరియు పూర్తి కొలతలపై దృష్టి పెడుతుంది.
ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా మెటీరియల్ సర్టిఫికేట్లు మరియు అంగీకరించిన తనిఖీ రికార్డులు సరఫరా చేయబడతాయి. ఒప్పందంలో పేర్కొన్నప్పుడు మూడవ పక్షం తనిఖీని కూడా ఏర్పాటు చేయవచ్చు.
కొనుగోలు ఒప్పందం ప్రకారం స్టీల్ ఆర్డర్‌లు వాస్తవ బరువు లేదా సైద్ధాంతిక బరువు ద్వారా పరిష్కరించబడతాయి.
అసలు బరువు డెలివరీ చేయబడిన పదార్థం యొక్క కొలిచిన ద్రవ్యరాశిపై ఆధారపడి ఉంటుంది. ఎంచుకున్న విభాగం యొక్క ప్రచురించబడిన యూనిట్ బరువు మరియు దాని సరఫరా పొడవు నుండి సైద్ధాంతిక బరువు లెక్కించబడుతుంది.
ఉదాహరణకు, సైద్ధాంతిక యూనిట్ బరువు 20 కిలోల / మీ మరియు 12 మీటర్ల పొడవు కలిగిన ఒక పుంజం 240 కిలోల సైద్ధాంతిక బరువును కలిగి ఉంటుంది.
బల్క్ ఆర్డర్‌ల కోసం, ఉత్పత్తి మరియు రవాణాకు ముందు సెటిల్‌మెంట్ పద్ధతిని నిర్ధారించాలి.
ఉత్తర చైనా ఫ్యాక్టరీ ప్రాజెక్ట్ పైకప్పు-సంబంధిత కిరణాలు, ప్లాట్‌ఫారమ్‌లు మరియు సహాయక నిర్మాణాల కోసం 16#–25# Q235B హాట్-రోల్డ్ I-బీమ్‌ను ఉపయోగించింది. కల్పనకు ముందు పూర్తి చేసిన విభాగం మరియు డైమెన్షనల్ తనిఖీలతో కూడిన బ్యాచ్‌లలో పదార్థం సరఫరా చేయబడింది.
ఒక యంత్రాల తయారీదారు పరికరాల స్థావరాలు మరియు సహాయక నిర్మాణాల కోసం 14#–20# I కిరణాలను ఉపయోగించారు. ఉపరితల చికిత్సకు ముందు అవసరమైన మద్దతు పరిమాణాల ప్రకారం కిరణాలు కత్తిరించబడతాయి మరియు తయారు చేయబడ్డాయి.
ఆగ్నేయాసియా మౌలిక సదుపాయాల ప్రాజెక్ట్ కోసం, ప్లాంట్ ఫ్రేమింగ్ మరియు పైప్-సపోర్ట్ స్ట్రక్చర్‌ల కోసం Q355B I కిరణాలు సరఫరా చేయబడ్డాయి. ఆర్డర్‌లో కంటైనర్ షిప్‌మెంట్ కోసం సార్టింగ్, బండిల్ రీన్‌ఫోర్స్‌మెంట్ మరియు ఎగుమతి డాక్యుమెంటేషన్ ఉన్నాయి.
హాట్ రోల్డ్ సెక్షన్ స్టీల్, వేర్‌హౌసింగ్, ప్రాసెసింగ్ మరియు ఎగుమతి లాజిస్టిక్‌లకు యాక్సెస్‌తో రోంగ్‌హెంగ్ యొక్క సరఫరా గొలుసు టియాంజిన్ డాకిజువాంగ్‌లో ఉంది.

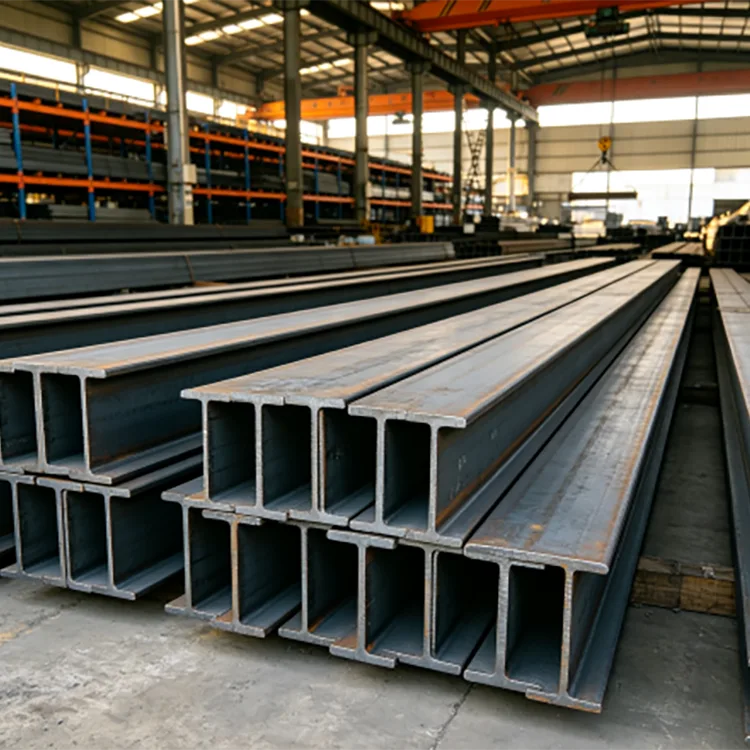

కామన్ I బీమ్ విభాగాలు 10# నుండి 63# వరకు స్టాక్ మరియు ప్రాజెక్ట్ డిమాండ్ ప్రకారం ఏర్పాటు చేయబడతాయి. Q235B మరియు Q355B వేర్వేరు నిర్మాణ అవసరాల కోసం అందుబాటులో ఉన్నాయి, అయితే స్థిర-పొడవు కటింగ్ మరియు అంగీకరించిన ప్రాసెసింగ్ రవాణాకు ముందు సమన్వయం చేయబడతాయి.
ఓవర్సీస్ ఆర్డర్‌ల కోసం, మెటీరియల్ సార్టింగ్, బండ్లింగ్, కంటైనర్ లోడింగ్ మరియు ఎగుమతి డాక్యుమెంటేషన్‌ను కూడా షిప్‌మెంట్ అవసరాలకు అనుగుణంగా సమన్వయం చేయవచ్చు.
ఇది సాధారణంగా ఫ్యాక్టరీ కిరణాలు, పైకప్పు మరియు ప్లాట్‌ఫారమ్ నిర్మాణాలు, పరికరాల స్థావరాలు, పైపు రాక్లు, గిడ్డంగి నిర్మాణాలు మరియు ఇతర నిర్మాణ ఉక్కు పని కోసం ఉపయోగించబడుతుంది.
నం. వాటి అంచు జ్యామితి మరియు విభాగ లక్షణాలు భిన్నంగా ఉంటాయి. నిర్మాణ అవసరాలను తనిఖీ చేయకుండా ఒక I బీమ్‌ను H బీమ్‌తో భర్తీ చేయకూడదు.
ఏదీ విశ్వవ్యాప్తంగా మెరుగైనది కాదు. తగిన విభాగం స్పాన్, లోడింగ్, సెక్షన్ ప్రాపర్టీస్, సపోర్ట్ కండిషన్స్ మరియు స్ట్రక్చరల్ డిజైన్‌పై ఆధారపడి ఉంటుంది.
Q235B మరియు Q355B అందించబడిన ప్రధాన గ్రేడ్‌లు. ప్రాజెక్ట్ ద్వారా అవసరమైనప్పుడు ఇతర గ్రేడ్‌లను చర్చించవచ్చు.
a / b శ్రేణి విభాగాలతో సహా సాధారణ పరిమాణ పరిధి 10#–63#. ఖచ్చితమైన కొలతలు మరియు సైద్ధాంతిక యూనిట్ బరువు ఎంచుకున్న విభాగం హోదాపై ఆధారపడి ఉంటుంది.
అవును. ప్రామాణిక పొడవులు 6 మీ, 9 మీ మరియు 12 మీ, మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా స్థిర-పొడవు కట్టింగ్ ఏర్పాటు చేయవచ్చు.
అవును. డ్రిల్లింగ్, కటింగ్, బెవెల్లింగ్, స్ట్రెయిటెనింగ్ మరియు డీబరింగ్ డ్రాయింగ్‌లు మరియు అంగీకరించిన ప్రాసెసింగ్ అవసరాలకు అనుగుణంగా అమర్చవచ్చు.
అవును. బయటి లేదా తేమతో కూడిన వాతావరణాలకు అదనపు తుప్పు రక్షణ అవసరమైనప్పుడు బీమ్‌ను ముందుగా తయారు చేసి ఆపై హాట్-డిప్ గాల్వనైజ్ చేయవచ్చు.
స్వయంచాలకంగా కాదు. స్ట్రక్చరల్ లోడ్, సెక్షన్ సైజు మరియు డిజైన్ అవసరాలకు వ్యతిరేకంగా స్టీల్ గ్రేడ్‌లో మార్పును తనిఖీ చేయాలి.
సైద్ధాంతిక బరువు సాధారణంగా ఎంచుకున్న విభాగం యొక్క ప్రచురించిన యూనిట్ బరువు నుండి దాని పొడవుతో గుణించబడుతుంది. కాంట్రాక్టులో పేర్కొన్నప్పుడు వాస్తవ-బరువు పరిష్కారాన్ని కూడా ఉపయోగించవచ్చు.
ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా మెటీరియల్ సర్టిఫికేట్లు మరియు అంగీకరించిన తనిఖీ రికార్డులు సరఫరా చేయబడతాయి. అవసరమైనప్పుడు థర్డ్-పార్టీ తనిఖీని కూడా ఏర్పాటు చేసుకోవచ్చు.
అవును. సెక్షన్ స్టీల్ సరఫరా, స్థిర-పొడవు కట్టింగ్, అంగీకరించిన ప్రాసెసింగ్, బండ్లింగ్, తనిఖీ డాక్యుమెంటేషన్, కంటైనర్ లోడింగ్ మరియు ఎగుమతి డాక్యుమెంటేషన్ అంతర్జాతీయ ఆర్డర్‌ల కోసం సమన్వయం చేయబడతాయి.
