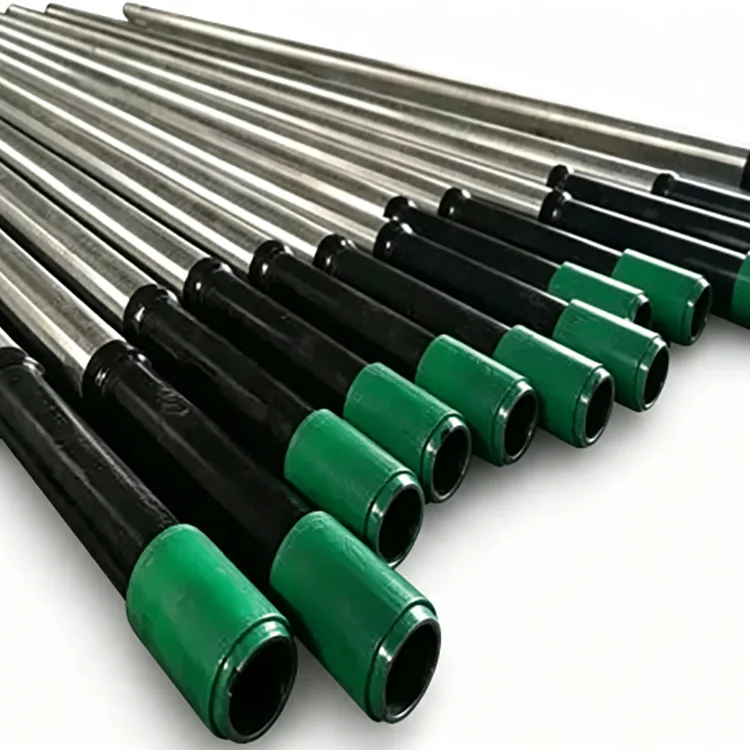

ఆయిల్‌ఫీల్డ్ సీమ్‌లెస్ కేసింగ్ పైప్

ఆయిల్‌ఫీల్డ్ అతుకులు లేని కేసింగ్ పైపును డ్రిల్ చేసిన బావిలో ఏర్పాటు చేసి, ఆ స్థానంలో సిమెంట్ చేస్తారు. ఉత్పత్తి చేయబడిన ద్రవాలను తీసుకువెళ్లడానికి సాధారణంగా కేసింగ్ లోపల ఉంచే గొట్టాల వలె కాకుండా, కేసింగ్ బాగా నిర్మాణంలో భాగంగా ఉంటుంది మరియు ఏర్పడే ఒత్తిడి, సిమెంటింగ్, డ్రిల్లింగ్ మరియు ఉత్పత్తి కార్యకలాపాల నుండి వచ్చే భారాలను తట్టుకోవాలి.

ఆయిల్‌ఫీల్డ్ ఆర్డర్‌ల కోసం, గ్రేడ్, వెలుపలి వ్యాసం, గోడ మందం, కనెక్షన్, పొడవు మరియు తనిఖీ అవసరాలు కలిపి పేర్కొనాలి. కేసింగ్ పనితీరు ఉక్కు గ్రేడ్ నుండి మాత్రమే నిర్ణయించబడదు.

ప్రమాణాలు మరియు లక్షణాలు

API 5CT అనేది చమురు మరియు గ్యాస్ బావులలో ఉపయోగించే కేసింగ్ మరియు గొట్టాల కోసం ప్రధాన అంతర్జాతీయ వివరణ. తాజా API 5CT ఎడిషన్ 11వ ఎడిషన్, అనుబంధం 2025లో ప్రచురించబడింది.

చైనీస్ ప్రాజెక్ట్‌ల కోసం, GB/T 19830-2023 అనేది చమురు మరియు గ్యాస్ బావుల కోసం కేసింగ్ లేదా ట్యూబ్‌లుగా ఉపయోగించే ఉక్కు పైపుల కోసం ప్రస్తుత జాతీయ ప్రమాణం. ఇది మార్చి 1, 2024న అమల్లోకి వచ్చింది మరియు GB/T 19830-2017ని భర్తీ చేసింది.

అసలు కేసింగ్ పరిమాణం మరియు పనితీరు రేటింగ్‌ను బాగా లోతు నుండి కాకుండా బాగా ప్రోగ్రామ్, కేసింగ్ డిజైన్ మరియు వర్తించే ప్రమాణం నుండి ఎంచుకోవాలి.

స్టీల్ గ్రేడ్ ఎంపిక

J55 మరియు K55 సాధారణంగా సంప్రదాయ కేసింగ్ అప్లికేషన్‌ల కోసం ఉపయోగించబడతాయి, ఇక్కడ బావి పరిస్థితులకు అధిక-శక్తి గ్రేడ్‌లు అవసరం లేదు. K55 J55 కంటే ఎక్కువ పేర్కొన్న దిగుబడి బలం స్థాయిని అందిస్తుంది మరియు డిజైన్‌కు అవసరమైనప్పుడు ఎంచుకోవచ్చు.

సాంప్రదాయ స్వీట్-సర్వీస్ బావులకు అధిక బలం అవసరమయ్యే చోట N80 ఉపయోగించబడుతుంది. N80ని సోర్-సర్వీస్ పరిస్థితులకు స్వయంచాలకంగా తగినట్లుగా పరిగణించకూడదు.

నియంత్రిత కాఠిన్యం మరియు సోర్-సర్వీస్ అవసరాలు పేర్కొనబడిన చోట L80 విస్తృతంగా ఉపయోగించబడుతుంది. ఖచ్చితమైన L80 గ్రేడ్ మరియు అర్హత అవసరాలు కొనుగోలు స్పెసిఫికేషన్ నుండి నిర్ధారించబడాలి.

P110 డిమాండింగ్ కేసింగ్ డిజైన్‌ల కోసం అధిక బలాన్ని అందిస్తుంది, ఇందులో లోతైన లేదా అధిక-లోడ్ బావులు ఉన్నాయి, ఇక్కడ డిజైన్ అధిక-శక్తి గ్రేడ్‌ను కోరుతుంది.

Q125 అధిక-శక్తి కేసింగ్ అప్లికేషన్‌ల కోసం ఉపయోగించబడుతుంది. ఇది కేవలం ప్రతి బావిలో P110కి ప్రత్యామ్నాయం కాదు; కూలిపోవడం, పేలడం, అక్షసంబంధ లోడ్, ఉష్ణోగ్రత మరియు కనెక్షన్ పనితీరు ఇంకా తనిఖీ చేయబడాలి.

ఆయిల్‌ఫీల్డ్ అతుకులు లేని కేసింగ్ పైపు ఎంపిక వెల్ డిజైన్‌తో ప్రారంభమవుతుంది

ప్రాక్టికల్ కేసింగ్ ఎంపిక క్రమం:

బాగా లోతు మరియు లోడ్ → ఏర్పడే ఒత్తిడి → తుప్పు పరిస్థితులు → కేసింగ్ పరిమాణం → గోడ మందం → స్టీల్ గ్రేడ్ → కనెక్షన్ రకం → పొడవు మరియు తనిఖీ అవసరాలు.

లోతైన బావికి స్వయంచాలకంగా అత్యధిక ఉక్కు గ్రేడ్ అవసరం లేదు. అసలు డ్రిల్లింగ్, సిమెంటింగ్ మరియు ఉత్పత్తి పరిస్థితులలో కేసింగ్ స్ట్రింగ్ కూలిపోవడం, పేలడం మరియు అక్షసంబంధ లోడ్‌ల కోసం తనిఖీ చేయాలి.

తుప్పు మరియు సోర్-సేవ ఎంపిక

H₂S ఉన్న బావుల కోసం, పదార్థ ఎంపికకు సల్ఫైడ్ స్ట్రెస్ క్రాకింగ్ రెసిస్టెన్స్ మరియు కాఠిన్యం నియంత్రణపై ప్రత్యేక శ్రద్ధ అవసరం. పేర్కొన్న సోర్-సర్వీస్ ఎన్విరాన్మెంట్ కోసం దాని అనుకూలతను తనిఖీ చేయకుండా ప్రామాణిక అధిక-శక్తి గ్రేడ్‌ను అప్‌గ్రేడ్ చేయకూడదు లేదా ప్రత్యామ్నాయం చేయకూడదు.

CO₂, క్లోరైడ్ మరియు ఇతర తినివేయు పరిస్థితుల కోసం, ఎంపికకు సాంప్రదాయ కేసింగ్ గ్రేడ్‌లతో పాటు తుప్పు-నిరోధక మిశ్రమాలు లేదా ఇతర చర్యలు అవసరం కావచ్చు. వాస్తవ ఉష్ణోగ్రత, పీడనం, ద్రవ కూర్పు మరియు నీటి కెమిస్ట్రీ సాంకేతిక వివరణలో చేర్చబడాలి.

థ్రెడ్ కనెక్షన్లు

కనెక్షన్ అనేది ఆయిల్‌ఫీల్డ్ సీమ్‌లెస్ కేసింగ్ పైప్ సిస్టమ్‌లో భాగం, కేవలం ముగింపు-పూర్తి ఎంపిక మాత్రమే కాదు.

STC సాధారణంగా షార్ట్ థ్రెడ్ మరియు కప్లింగ్ అప్లికేషన్‌లతో అనుబంధించబడుతుంది, ఇక్కడ బాగా పరిస్థితులు మరియు డిజైన్ సంప్రదాయ కనెక్షన్‌ను అనుమతిస్తాయి.

LTC సుదీర్ఘమైన థ్రెడ్ ఎంగేజ్‌మెంట్‌ను అందిస్తుంది మరియు విస్తృత శ్రేణి సాంప్రదాయ కేసింగ్ అప్లికేషన్‌లలో ఉపయోగించబడుతుంది.

BTC బట్రెస్ థ్రెడ్ ప్రొఫైల్‌ను ఉపయోగిస్తుంది మరియు అధిక కనెక్షన్ లోడ్ సామర్థ్యం అవసరమయ్యే చోట విస్తృతంగా ఉపయోగించబడుతుంది.

క్షితిజసమాంతర బావులు, అధిక-పీడన వాయువు బావులు, పెద్ద-స్థానభ్రంశం బావులు మరియు ఇతర డిమాండ్ అప్లికేషన్‌ల కోసం, మెరుగైన సీలింగ్ మరియు మెకానికల్ పనితీరు కోసం ప్రీమియం కనెక్షన్‌లు పేర్కొనబడవచ్చు. VAM, FOX మరియు ఇతర యాజమాన్య కనెక్షన్‌లు కస్టమర్ పేర్కొన్న కనెక్షన్ డిజైన్ లేదా లైసెన్స్ అవసరాలకు అనుగుణంగా మాత్రమే సరఫరా చేయాలి.

పొడవు ఎంపిక

కేసింగ్ సాధారణంగా API పరిధి పొడవులలో సరఫరా చేయబడుతుంది:

ఖచ్చితమైన పరిధి మరియు పొడవు అవసరాలు వర్తించే API 5CT పట్టికలు మరియు కొనుగోలు వివరణను అనుసరించాలి. పొడవాటి కీళ్ళు కేసింగ్ స్ట్రింగ్‌లోని కనెక్షన్‌ల సంఖ్యను తగ్గించవచ్చు, అయితే రవాణా మరియు నిర్వహణ అవసరాలు కూడా పరిగణించాల్సిన అవసరం ఉంది.

సాధారణ ఆయిల్ఫీల్డ్ అప్లికేషన్లు

ఉపరితలం మరియు ఇంటర్మీడియట్ కేసింగ్

ఎగువ వెల్‌బోర్‌కు మద్దతు ఇవ్వడానికి, నిర్మాణాలను వేరు చేయడానికి మరియు తదుపరి డ్రిల్లింగ్ విభాగాలకు పునాదిని అందించడానికి ఉపయోగిస్తారు.

ఉత్పత్తి కేసింగ్

ఉత్పత్తి విరామం ద్వారా ఇన్‌స్టాల్ చేయబడింది మరియు చివరి వెల్‌బోర్ నిర్మాణంలో భాగంగా ఉపయోగించబడుతుంది.

లోతైన మరియు అధిక పీడన బావులు

కుప్పకూలడం, పేలడం మరియు అక్షసంబంధ లోడ్లు ఎక్కువ డిమాండ్ ఉన్న చోట అధిక-శక్తి గ్రేడ్‌లు మరియు తగిన గోడ మందం ఎంచుకోవచ్చు.

క్షితిజసమాంతర మరియు షేల్ వెల్స్

కేసింగ్ ఎంపిక తప్పనిసరిగా బెండింగ్, టార్క్, డ్రాగ్, కనెక్షన్ పనితీరు మరియు సాంప్రదాయ కేసింగ్ డిజైన్‌తో పాటు హైడ్రాలిక్-ఫ్రాక్చరింగ్ లోడ్‌లను పరిగణనలోకి తీసుకోవాలి.

తయారీ మరియు తనిఖీ

అతుకులు లేని కేసింగ్ అనేది స్టీల్ బిల్లెట్ నుండి హాట్ రోలింగ్ లేదా పియర్సింగ్ ప్రక్రియల ద్వారా ఉత్పత్తి చేయబడుతుంది, దీని తర్వాత ఫినిషింగ్, డైమెన్షనల్ ఇన్‌స్పెక్షన్ మరియు థ్రెడ్ మ్యాచింగ్ నిర్దేశిత ప్రమాణం ప్రకారం జరుగుతుంది.

తనిఖీలో రసాయన కూర్పు, తన్యత లక్షణాలు, వర్తించే చోట కాఠిన్యం, డైమెన్షనల్ చెక్‌లు, డ్రిఫ్ట్ తనిఖీ, హైడ్రోస్టాటిక్ టెస్టింగ్ మరియు వర్తించే స్పెసిఫికేషన్ మరియు కొనుగోలు ఆర్డర్ ద్వారా అవసరమైన నాన్-డిస్ట్రక్టివ్ ఎగ్జామినేషన్ ఉండవచ్చు.

థ్రెడ్ కొలతలు మరియు గేజ్‌లు కూడా ముఖ్యమైనవి ఎందుకంటే కనెక్షన్ పనితీరు ఖచ్చితమైన మ్యాచింగ్, గేజింగ్ మరియు కప్లింగ్ ఫిట్‌పై ఆధారపడి ఉంటుంది.

సరఫరా మరియు ప్రాసెసింగ్

అవసరమైన ఉక్కు గ్రేడ్, వెలుపలి వ్యాసం, గోడ మందం, థ్రెడ్ రకం మరియు పొడవు ప్రకారం మేము కేసింగ్‌ను సరఫరా చేయవచ్చు. పేర్కొన్న కనెక్షన్ ప్రకారం థ్రెడ్ మరియు కపుల్డ్ ఉత్పత్తులను తయారు చేయవచ్చు.

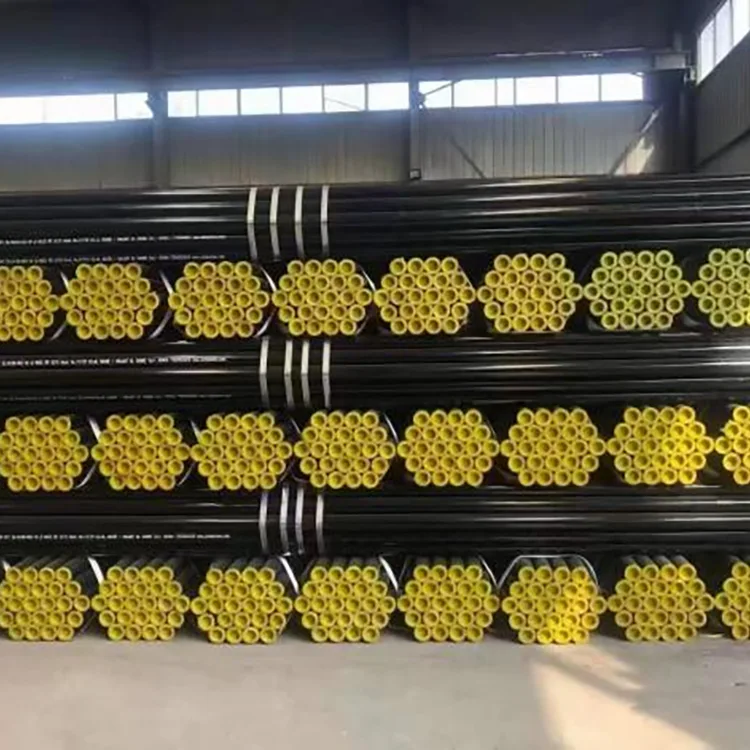

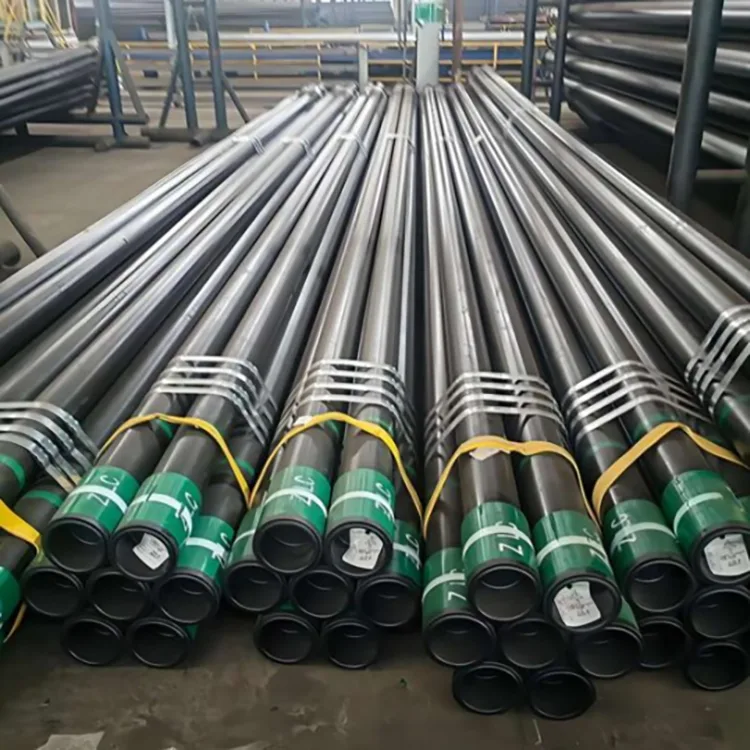

ఎగుమతి ఆర్డర్‌ల కోసం, కంటైనర్ లేదా బ్రేక్-బల్క్ ట్రాన్స్‌పోర్టేషన్ కోసం కేసింగ్‌ను బండిల్ చేసి ప్యాక్ చేయవచ్చు, థ్రెడ్ ప్రొటెక్టర్‌లు మరియు ఎండ్ ప్రొటెక్షన్‌తో అవసరమైన చోట ఉపయోగించబడుతుంది.

ప్రాజెక్ట్ ఆర్డర్‌లలో తనిఖీ పత్రాలు మరియు కస్టమర్ అవసరాలకు అనుగుణంగా SGS, BV లేదా TÜV వంటి మూడవ-పక్ష తనిఖీ ఏర్పాట్లు కూడా ఉంటాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: అన్ని ఆయిల్‌ఫీల్డ్ కేసింగ్ అతుకులు లేకుండా ఉందా?

సంఖ్య. API 5CT అతుకులు మరియు విద్యుత్-వెల్డెడ్ కేసింగ్ ఉత్పత్తులను కలిగి ఉంటుంది. ప్రాజెక్ట్‌కు ప్రత్యేకంగా అతుకులు లేని కేసింగ్ అవసరం అయినప్పుడు, కొనుగోలు స్పెసిఫికేషన్‌లో తయారీ రకాన్ని స్పష్టంగా పేర్కొనాలి.

Q2: ఆయిల్‌ఫీల్డ్ అతుకులు లేని కేసింగ్ పైపు కోసం నేను ఏ ప్రమాణాన్ని ఉపయోగించాలి?

API 5CT అంతర్జాతీయ చమురు మరియు గ్యాస్ ప్రాజెక్టులకు విస్తృతంగా ఉపయోగించబడుతుంది. చైనీస్ జాతీయ-ప్రామాణిక ప్రాజెక్ట్‌ల కోసం, GB/T 19830-2023 అనేది కేసింగ్ లేదా గొట్టాల కోసం స్టీల్ పైపులను కవర్ చేసే ప్రస్తుత ప్రమాణం.

Q3: నేను J55, N80, L80, P110 లేదా Q125ని ఎలా ఎంచుకోవాలి?

ఎంపిక కేసింగ్ డిజైన్ లోడ్లు మరియు సేవా వాతావరణంపై ఆధారపడి ఉంటుంది. J55 మరియు K55 సంప్రదాయ అనువర్తనాలకు సాధారణం; N80 మరియు P110 అధిక బలాన్ని అందిస్తాయి; సోర్-సర్వీస్ అవసరాలు వర్తించే చోట L80 సాధారణంగా పేర్కొనబడుతుంది; Q125 అధిక-శక్తి అనువర్తనాల కోసం ఉపయోగించబడుతుంది. తుది ఎంపిక బాగా డిజైన్ మరియు వర్తించే స్పెసిఫికేషన్ ఆధారంగా ఉండాలి.

Q4: పుల్లని బావులలో N80 లేదా P110ని ఉపయోగించవచ్చా?

బలం ఆధారంగా మాత్రమే H₂S సేవ కోసం కేసింగ్‌ను ఎంచుకోవద్దు. సోర్-సర్వీస్ అనుకూలత గ్రేడ్, కాఠిన్యం, మెటీరియల్ స్థితి మరియు పర్యావరణ అవసరాలపై ఆధారపడి ఉంటుంది. వర్తించే సోర్-సర్వీస్ అవసరాలకు అనుగుణంగా కేసింగ్ పేర్కొనబడాలి.

Q5: కేసింగ్, గొట్టాలు మరియు డ్రిల్ పైపు మధ్య తేడా ఏమిటి?

వెల్‌బోర్‌కు మద్దతు ఇవ్వడానికి మరియు వేరుచేయడానికి కేసింగ్ వ్యవస్థాపించబడింది మరియు సిమెంట్ చేయబడింది. ఉత్పత్తి చేయబడిన ద్రవాలను తీసుకువెళ్లడానికి కేసింగ్ లోపల గొట్టాలు ఉంచబడతాయి. డ్రిల్ పైపు డ్రిల్లింగ్ సమయంలో ఉపయోగించబడుతుంది మరియు డ్రిల్లింగ్ ఆపరేషన్ తర్వాత తొలగించబడుతుంది.

Q6: మీరు థ్రెడ్‌లు మరియు కప్లింగ్‌లతో కేసింగ్‌ను సరఫరా చేయగలరా?

అవును. కప్లింగ్‌లు, థ్రెడ్ ప్రొటెక్టర్‌లు మరియు అవసరమైన తనిఖీ డాక్యుమెంటేషన్‌తో పాటు పేర్కొన్న API థ్రెడ్ రకాలు లేదా ప్రాజెక్ట్-నిర్దిష్ట ప్రీమియం కనెక్షన్‌లతో కేసింగ్‌ను సరఫరా చేయవచ్చు.
