ఆయిల్‌ఫీల్డ్ కోసం అతుకులు లేని ఆయిల్ గొట్టాలు

ఆయిల్‌ఫీల్డ్ కోసం సీమ్‌లెస్ ఆయిల్ ట్యూబింగ్ అనేది పైప్, దీని ద్వారా ఉత్పత్తి చేయబడిన ద్రవాలు ఉపరితలంపైకి వెళ్తాయి లేదా ఇంజెక్ట్ చేయబడిన ద్రవాలు ఏర్పడతాయి. దీని ఎంపిక అంతర్గత పీడనం, ద్రవ కూర్పు, ఉష్ణోగ్రత, బాగా లోతు, పునరావృత వర్కోవర్ కార్యకలాపాలు మరియు కనెక్షన్ పనితీరుకు దగ్గరి సంబంధం కలిగి ఉంటుంది.

కేసింగ్ వలె కాకుండా, గొట్టాలు సాధారణంగా బావిలోకి శాశ్వతంగా సిమెంట్ చేయబడవు. ఇది కేసింగ్ లోపల తొలగించగల స్ట్రింగ్‌ను ఏర్పరుస్తుంది మరియు నిర్వహణ, స్టిమ్యులేషన్ లేదా వర్క్‌ఓవర్ కార్యకలాపాల సమయంలో బయటకు తీయవచ్చు.

ప్రమాణాలు మరియు ప్రధాన లక్షణాలు

API స్పెక్ 5CT పైపు పరిమాణాలు, గోడ మందం, స్టీల్ గ్రేడ్‌లు మరియు ముగింపు ముగింపులతో సహా కేసింగ్ మరియు ట్యూబ్‌లను కవర్ చేస్తుంది. ప్రస్తుత API 5CT 11వ ఎడిషన్‌లో జూన్ 2026 ఎర్రాటా 3తో సహా తదుపరి అనుబంధం మరియు తప్పులు ఉన్నాయి.

చైనీస్ ప్రాజెక్ట్‌ల కోసం, GB/T 19830-2023 అనేది చమురు మరియు గ్యాస్ బావులలో కేసింగ్ లేదా ట్యూబ్‌లుగా ఉపయోగించే ఉక్కు పైపులకు ప్రస్తుత ప్రమాణం.

API 5CT ప్రస్తుతం H40, J55, K55, N80, L80, C90, T95, P110 మరియు Q125తో పాటు నాన్-అప్‌సెట్ ట్యూబింగ్ (NU), ఎక్స్‌టర్నల్ అప్‌సెట్ ట్యూబింగ్ (EU) మరియు ఇంటిగ్రల్ జాయింట్ ట్యూబింగ్ (IJ) వంటి ట్యూబ్ కనెక్షన్‌లతో సహా గ్రేడ్‌లను జాబితా చేస్తుంది.

గ్రేడ్ ఎంపిక

H40ని నిర్దిష్ట తక్కువ-లోడ్, నిస్సార-బావి అనువర్తనాల కోసం ఉపయోగించవచ్చు, ఇక్కడ దాని తక్కువ బలం సరిపోతుంది.

సాంప్రదాయ బావుల కోసం సాధారణంగా J55 మరియు K55 పేర్కొనబడ్డాయి. బావికి అధిక-బలం గ్రేడ్ అవసరం లేని చోట అవి తరచుగా ఎంపిక చేయబడతాయి.

N80 మరింత డిమాండ్ ఉన్న సంప్రదాయ సేవ కోసం అధిక శక్తి స్థాయిని అందిస్తుంది, అయితే అధిక గ్రేడ్ స్వయంచాలకంగా పుల్లని వాతావరణాలకు అనుకూలంగా ఉండదు.

నియంత్రిత మెటీరియల్ లక్షణాలు మరియు సోర్-సర్వీస్ అవసరాలు పేర్కొనబడిన చోట L80 సాధారణంగా ఎంపిక చేయబడుతుంది. ఖచ్చితమైన L80 రకాన్ని క్రమంలో పేర్కొనాలి.

లోతైన బావులు మరియు డిమాండ్ ఉత్పత్తి లేదా ఉద్దీపన పరిస్థితులతో సహా అధిక బలం అవసరమయ్యే చోట P110 ఉపయోగించబడుతుంది.

C90 మరియు T95లను అధిక-శక్తి అనువర్తనాల కోసం ఎంచుకోవచ్చు, ఇక్కడ బాగా రూపకల్పనకు సంబంధిత సోర్-సర్వీస్ పనితీరు కూడా అవసరం.

ఉక్కు గ్రేడ్‌ను డెప్త్‌ను మాత్రమే నిర్ణయాత్మక అంశంగా ఉపయోగించకుండా అసలు బావి డిజైన్ నుండి ఎంచుకోవాలి.

మంచి పరిస్థితి ద్వారా చమురు గొట్టాల ఎంపిక

సాంప్రదాయిక నిస్సారమైన లేదా మధ్యస్థ-లోతు తీపి బావి కోసం, J55 లేదా K55 బలం మరియు ఖర్చు మధ్య ఆచరణాత్మక సమతుల్యతను అందించవచ్చు.

బాగా లోతు, అక్షసంబంధ భారం, పీడనం లేదా ఉద్దీపన లోడ్లు పెరిగినప్పుడు, కేసింగ్ మరియు గొట్టాల రూపకల్పన ప్రకారం N80 లేదా P110 పరిగణించబడుతుంది.

H₂S-కలిగిన బావుల కోసం, సోర్-సర్వీస్ పరిస్థితుల కోసం ప్రత్యేకంగా గొట్టాలను ఎంచుకోవాలి. గ్రేడ్, కాఠిన్యం, వేడి చికిత్స మరియు పర్యావరణ అవసరాలు అన్నీ ముఖ్యమైనవి. API 5CT డిమాండ్ సేవలో ఉపయోగించే అనేక గ్రేడ్‌ల కోసం నిర్దిష్ట అవసరాలను కలిగి ఉంది; కాబట్టి, కేవలం అధిక-బలం ఉన్న గ్రేడ్‌ను ఎంచుకోవడం తగిన సోర్-సర్వీస్ అర్హత కాదు.

CO₂ మరియు క్లోరైడ్ అధికంగా ఉండే పరిసరాల కోసం, బాగా ద్రవ పరిస్థితులకు అవసరమైన చోట L80 13Cr వంటి తుప్పు-నిరోధక గొట్టాలను పరిగణించవచ్చు. API కేసింగ్ మరియు ట్యూబ్‌లుగా ఉపయోగించే తుప్పు-నిరోధక మిశ్రమం అతుకులు లేని ఉత్పత్తుల కోసం ప్రత్యేక వివరణను కూడా నిర్వహిస్తుంది.

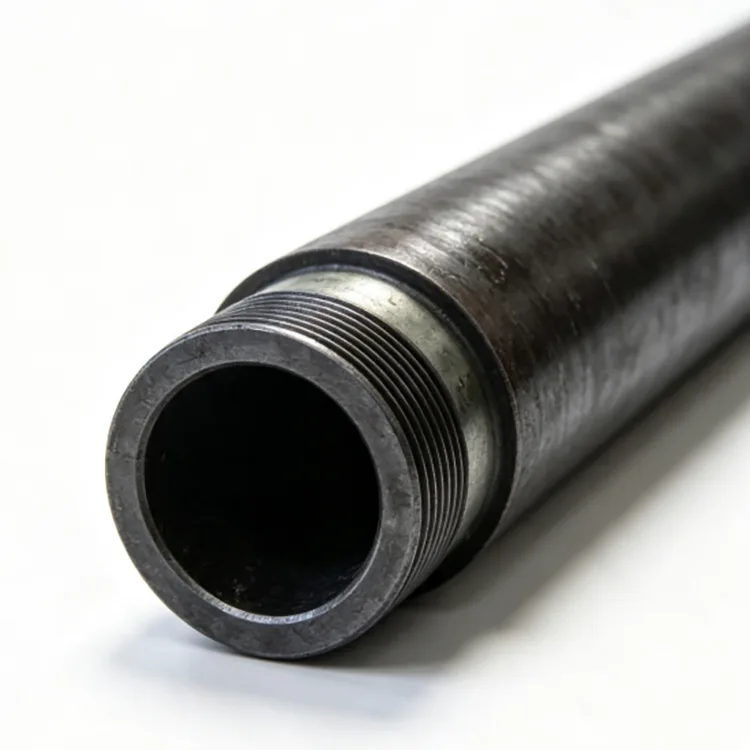

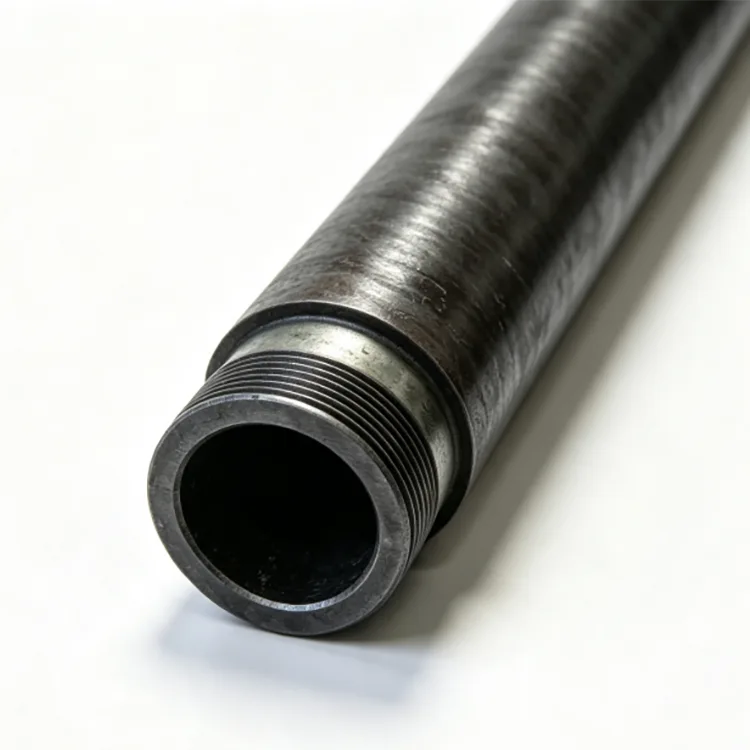

థ్రెడ్ కనెక్షన్

గొట్టాల కనెక్షన్ లోడ్ బదిలీ, సీలింగ్ మరియు పునరావృత రన్నింగ్ మరియు పుల్లింగ్ కార్యకలాపాలను తట్టుకోగల సామర్థ్యాన్ని ప్రభావితం చేస్తుంది.

NU నాన్-అప్‌సెట్ ట్యూబింగ్ నాన్-అప్‌సెట్ ట్యూబ్ ఎండ్‌ను కలిగి ఉంది మరియు దాని కనెక్షన్ పనితీరు తగినంతగా ఉన్న సంప్రదాయ బావుల కోసం సాధారణంగా ఉపయోగించబడుతుంది.

EU బాహ్య అప్‌సెట్ ట్యూబ్ కనెక్షన్ విభాగాన్ని పెంచుతుంది మరియు అధిక తన్యత సామర్థ్యం అవసరమైనప్పుడు సాధారణంగా ఎంపిక చేయబడుతుంది.

బావికి మెరుగైన గ్యాస్ సీలింగ్, పునరావృత లోడింగ్‌కు ఎక్కువ నిరోధకత లేదా ఎక్కువ డిమాండ్ ఒత్తిడి మరియు ఉష్ణోగ్రత పనితీరు అవసరమైనప్పుడు ప్రీమియం కనెక్షన్‌లు ఉపయోగించబడతాయి. ప్రొప్రైటరీ కనెక్షన్ పేరును సాధారణ ఉత్పత్తి వివరణగా ఉపయోగించడం కంటే ఖచ్చితమైన కనెక్షన్ ప్రాజెక్ట్ ద్వారా పేర్కొనబడాలి.

తయారీ ప్రక్రియ

ఆయిల్‌ఫీల్డ్ ఉత్పత్తి మార్గం కోసం ఒక సాధారణ సీమ్‌లెస్ ఆయిల్ ట్యూబింగ్‌లో స్టీల్ బిల్లెట్ తయారీ, హీటింగ్, పియర్సింగ్, హాట్ రోలింగ్, సైజింగ్, కూలింగ్, స్ట్రెయిటెనింగ్, కటింగ్, అవసరమైన చోట వేడి చికిత్స, థ్రెడ్ మ్యాచింగ్ మరియు తుది తనిఖీ ఉంటాయి.

థ్రెడ్ ప్రాసెసింగ్ చాలా ముఖ్యం ఎందుకంటే గొట్టాలు పదేపదే తయారు చేయబడతాయి మరియు సేవ సమయంలో విరిగిపోతాయి. థ్రెడ్ డైమెన్షన్‌లు, కప్లింగ్ ఫిట్, ఎండ్ కండిషన్ మరియు గేజింగ్‌లు పేర్కొన్న స్టాండర్డ్‌కు అనుగుణంగా ఉండాలి.

తనిఖీ మరియు నాణ్యత నియంత్రణ

తనిఖీ అవసరాలు గ్రేడ్, ఉత్పత్తి వివరణ మరియు కొనుగోలు ఆర్డర్‌పై ఆధారపడి ఉంటాయి. వాటిలో రసాయన కూర్పు, తన్యత లక్షణాలు, కాఠిన్యం, డైమెన్షనల్ ఇన్‌స్పెక్షన్, డ్రిఫ్ట్ టెస్టింగ్, హైడ్రోస్టాటిక్ టెస్టింగ్ మరియు నాన్-డిస్ట్రక్టివ్ ఎగ్జామినేషన్ ఉండవచ్చు.

థ్రెడ్ గొట్టాల కోసం, థ్రెడ్ తనిఖీ మరియు గేజ్ నియంత్రణ కూడా ముఖ్యమైనవి. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా తనిఖీ రికార్డులు మరియు మూడవ పక్ష తనిఖీని ఏర్పాటు చేయవచ్చు.

ట్యూబింగ్ వర్సెస్ కేసింగ్

గొట్టాలు మరియు కేసింగ్ రెండూ ఒకే బావిలో ఉపయోగించబడతాయి కానీ వేర్వేరు పనులను చేస్తాయి.

కేసింగ్ వెల్‌బోర్ సపోర్టు మరియు ఫార్మేషన్ ఐసోలేషన్‌ను అందిస్తుంది మరియు సాధారణంగా సిమెంట్ చేయబడి ఉంటుంది. కేసింగ్ లోపల గొట్టాలు వ్యవస్థాపించబడ్డాయి మరియు ఉత్పత్తి చేయబడిన లేదా ఇంజెక్ట్ చేయబడిన ద్రవాలకు ప్రవాహ మార్గాన్ని అందిస్తుంది. వర్క్‌ఓవర్ కార్యకలాపాల సమయంలో గొట్టాలను తిరిగి పొందవచ్చు.

వాటి వెలుపలి వ్యాసాలు, లోడ్‌లు, కనెక్షన్‌లు మరియు డిజైన్ ఫంక్షన్‌లు భిన్నంగా ఉన్నందున, కేసింగ్ మరియు గొట్టాలు పరస్పరం మార్చుకోలేవు.

సాధారణ అప్లికేషన్లు

చమురు ఉత్పత్తి బావులు

ఉత్పత్తి జోన్ నుండి ఉపరితలం వైపు ముడి చమురు మరియు అనుబంధ వాయువును తీసుకువెళ్లడానికి ఉపయోగిస్తారు.

గ్యాస్ బావులు

ఒత్తిడి, ఉష్ణోగ్రత, గ్యాస్ కూర్పు మరియు కనెక్షన్ సీలింగ్ అవసరాలకు శ్రద్ధతో ఎంపిక చేయబడింది.

నీటి ఇంజెక్షన్ వెల్స్

గొట్టాల పదార్థం మరియు కనెక్షన్ ఇంజెక్ట్ చేయబడిన నీటి నాణ్యత మరియు ఆపరేటింగ్ పరిస్థితులకు సరిపోలడానికి అవసరమైన ఇంజెక్షన్ స్ట్రింగ్‌ల కోసం ఉపయోగించబడుతుంది.

స్టిమ్యులేషన్ మరియు వర్క్‌ఓవర్ ఆపరేషన్స్

గొట్టాల ఎంపిక పునరావృత పరుగు, లాగడం, ఒత్తిడి సైక్లింగ్ మరియు ఉద్దీపన లోడ్‌లను పరిగణించాలి.

క్షితిజసమాంతర మరియు లోతైన బావులు

అక్షసంబంధ లోడ్, బక్లింగ్, డ్రాగ్, కనెక్షన్ పనితీరు మరియు ఒత్తిడి పరిస్థితులకు మరింత శ్రద్ధ అవసరం.

పొడవు మరియు డెలివరీ

కేసింగ్ మరియు గొట్టాల ప్రోగ్రామ్ ప్రకారం API పరిధి పొడవులను ఎంచుకోవచ్చు. ప్రామాణిక గొట్టాల ఆర్డర్‌ల కోసం R2 విస్తృతంగా ఉపయోగించబడుతుంది, అయితే బావి రూపకల్పన మరియు నిర్వహణ పరిస్థితులు వాటిని అనుమతించే చోట పొడవైన R3 కీళ్లను పరిగణించవచ్చు.

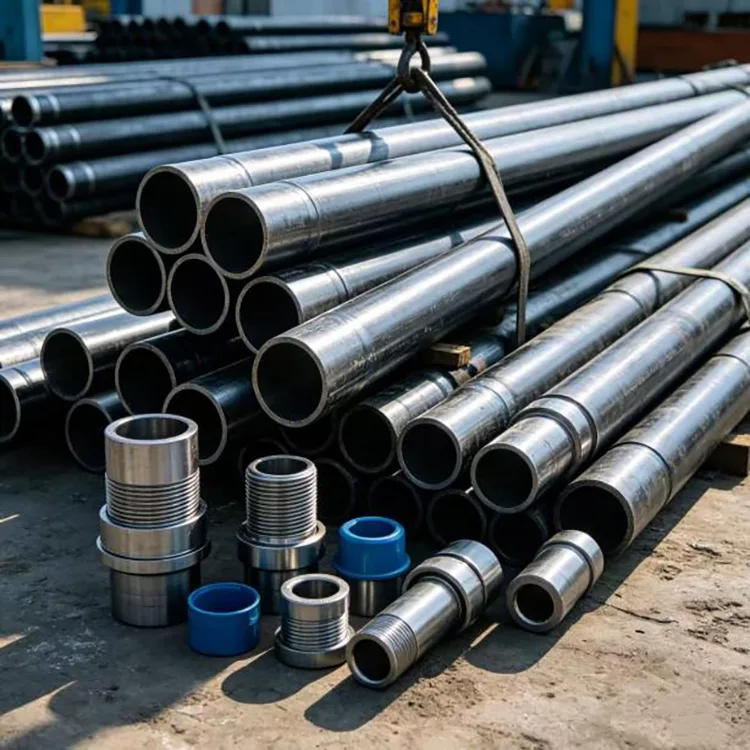

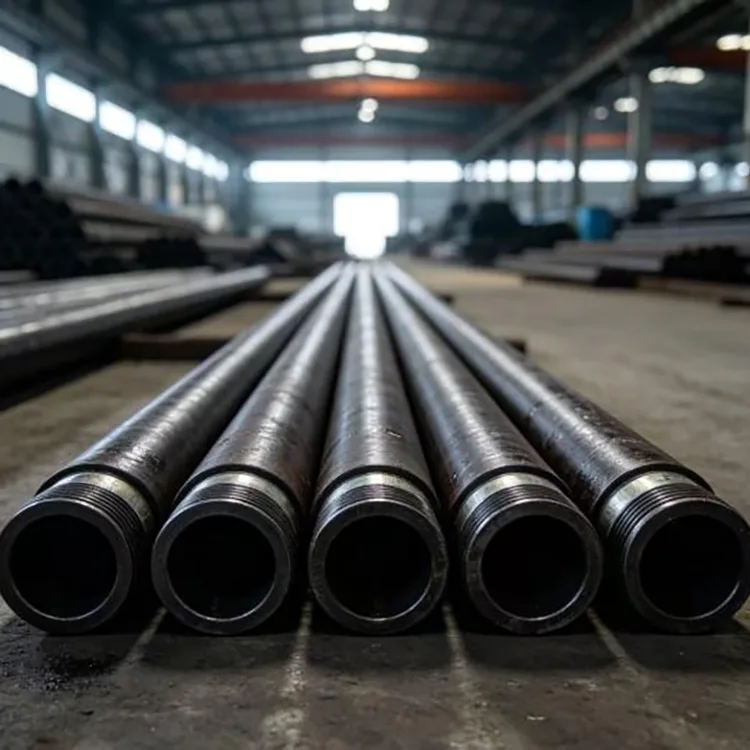

గొట్టాలను సాదా ముగింపు లేదా థ్రెడ్‌తో సరఫరా చేయవచ్చు మరియు పేర్కొన్న కనెక్షన్ ప్రకారం జత చేయవచ్చు. రవాణా మరియు నిల్వ కోసం థ్రెడ్ ప్రొటెక్టర్లు మరియు తగిన బండ్లింగ్ అందుబాటులో ఉన్నాయి.

సేకరణ సమాచారం

కొటేషన్ కోసం, గొట్టాల ప్రమాణం, గ్రేడ్, నామమాత్రపు వెలుపలి వ్యాసం, గోడ మందం లేదా బరువు హోదా, కనెక్షన్ రకం, పొడవు పరిధి, పరిమాణం మరియు సేవా పరిస్థితులను అందించండి.

పుల్లని లేదా తినివేయు బావుల కోసం, అందుబాటులో ఉన్న చోట H₂S, CO₂, క్లోరైడ్, ఉష్ణోగ్రత మరియు పీడన సమాచారాన్ని కూడా అందించండి. ఇది మెటీరియల్ మరియు కనెక్షన్‌ను డెప్త్ ద్వారా మాత్రమే ఎంచుకోకుండా వాస్తవ ఆపరేటింగ్ పర్యావరణానికి వ్యతిరేకంగా తనిఖీ చేయడానికి అనుమతిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఆయిల్‌ఫీల్డ్ మరియు కేసింగ్ కోసం సీమ్‌లెస్ ఆయిల్ ట్యూబింగ్ మధ్య ప్రధాన తేడా ఏమిటి?

కేసింగ్ అనేది ఔటర్ వెల్‌బోర్ సపోర్ట్ మరియు ఫార్మేషన్-ఐసోలేషన్ పైపు, సాధారణంగా సిమెంటుతో అమర్చబడి ఉంటుంది. గొట్టాలు కేసింగ్ లోపల అమర్చబడి ఉత్పత్తి చేయబడిన లేదా ఇంజెక్ట్ చేయబడిన ద్రవాలను తీసుకువెళతాయి. వర్క్‌ఓవర్ కార్యకలాపాల సమయంలో గొట్టాలను బయటకు తీయవచ్చు.

Q2: చమురు బావుల కోసం అతుకులు లేని గొట్టాలు మాత్రమే అనుమతించబడతాయా?

సంఖ్య. API 5CT అతుకులు లేని మరియు విద్యుత్-వెల్డెడ్ కేసింగ్ లేదా గొట్టాల ఉత్పత్తులను కవర్ చేస్తుంది. అతుకులు లేని గొట్టాలు అవసరమైనప్పుడు, కొనుగోలు స్పెసిఫికేషన్ తయారీ రకాన్ని స్పష్టంగా పేర్కొనాలి.

Q3: నేను NU మరియు EU గొట్టాల మధ్య ఎలా ఎంచుకోవాలి?

NU గొట్టాలు నాన్-అప్‌సెట్ కనెక్షన్‌ను కలిగి ఉన్నాయి మరియు కనెక్షన్ సామర్థ్యం తగినంతగా ఉన్న సంప్రదాయ అనువర్తనాల కోసం సాధారణంగా ఉపయోగించబడుతుంది. EU గొట్టాలు బాహ్యంగా అప్‌సెట్ ముగింపును కలిగి ఉన్నాయి మరియు ఎక్కువ తన్యత సామర్థ్యం అవసరమయ్యే అప్లికేషన్‌ల కోసం పెద్ద కనెక్షన్ విభాగాన్ని అందిస్తుంది. API 5CT NU మరియు EU ట్యూబ్ కనెక్షన్‌లను గుర్తిస్తుంది.

Q4: పుల్లని బావిలో P110 గొట్టాలను ఉపయోగించవచ్చా?

బలం నుండి మాత్రమే సోర్-సర్వీస్ అనుకూలతను నిర్ణయించవద్దు. H₂S సేవకు పేర్కొన్న గ్రేడ్, హీట్ ట్రీట్‌మెంట్, కాఠిన్యం మరియు పర్యావరణ పరిస్థితులను తనిఖీ చేయడం అవసరం. వర్తించే సోర్-సర్వీస్ అవసరాలకు గొట్టాలను ఆర్డర్ చేయాలి.

Q5: ఆయిల్‌ఫీల్డ్ కోసం సీమ్‌లెస్ ఆయిల్ ట్యూబ్‌లను ఎంచుకోవడానికి ఏ సమాచారం అవసరం?

ప్రాథమిక సమాచారంలో గొట్టాల పరిమాణం, గోడ మందం లేదా బరువు, ఉక్కు గ్రేడ్, కనెక్షన్, పొడవు మరియు పరిమాణం ఉంటాయి. సరైన ఇంజనీరింగ్ ఎంపిక కోసం, బాగా లోతు, ఒత్తిడి, ఉష్ణోగ్రత మరియు ద్రవ కూర్పు కూడా అందించాలి.

Q6: గొట్టాలను థ్రెడ్ మరియు కపుల్డ్‌తో సరఫరా చేయవచ్చా?

అవును. NU, EU లేదా IJ వంటి నిర్దిష్ట API కనెక్షన్‌లతో పాటు వర్తించే చోట ప్రాజెక్ట్-నిర్దిష్ట ప్రీమియం కనెక్షన్‌లతో ట్యూబ్‌లు సరఫరా చేయబడతాయి.
